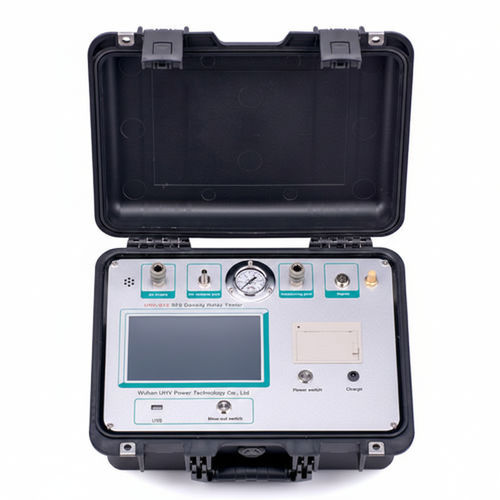

Testador de isolamento UHV-615

de tensãode alta tensãoelétrico

O UHV-615 é um instrumento inteligente de calibração e teste para relés de densidade SF6. Componentes-chave importados asseguram alto grau de integração, precisão de medida, boa repetibilidade e fiabilidade em campo.

Visão geral / Uso previsto

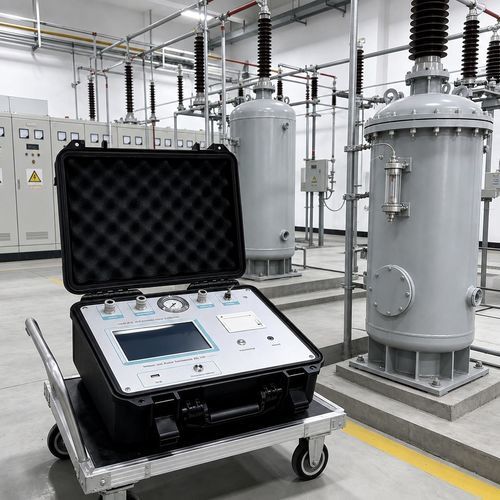

• Uso previsto: calibração e ensaios in loco de relés de densidade SF6 e equipamentos associados a gás SF6.
• Design: carcaça integrada e compacta, portátil e fácil de transportar; peças principais importadas para garantir a precisão das medições.

Recursos principais

• Forte capacidade anti‑interferência: imunidade à indução de campo elétrico até 2 mA (50/60 Hz), permitindo medições confiáveis em subestações de alta tensão.
• Corrente de curto‑circuito elevada: valor típico 10 mA, adequado para ensaios de grande capacidade e alta indutância.
• Ampla faixa de medição de resistência com alta resolução para leituras precisas.
• Faixas de saída de alta tensão selecionáveis com ajuste suave de 0 V até a tensão selecionada (0,1–5 kV).
• Lembretes acusto‑ópticos e funções de temporização para auxiliar no registo de taxa de absorção e índice de polarização.
• Estrutura robusta e materiais resistentes ao desgaste apropriados para uso em campo.

Especificações técnicas (selecionadas)

• Níveis de tensão de saída (selecionáveis): 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV.
• Precisão da tensão de ensaio: ±(5% + 10 V).
• Corrente de curto‑circuito: típico 10 mA.

Faixa e precisão (medição de resistência)

• 20 MΩ (faixa 0,01 – 19,99 MΩ) — precisão ±(5% + 3 d).
• 200 MΩ (faixa 5,0 – 199,9 MΩ) — precisão ±(5% + 3 d).
• 2000 MΩ (faixa 50 – 1999 MΩ) — precisão ±(5% + 3 d).
• 20 GΩ (faixa 0,5 – 19,99 GΩ) — precisão ±(5% + 3 d).
• 200 GΩ (faixa 5,0 – 199,9 GΩ) — precisão ±(10% + 3 d).
• 2000 GΩ (faixa 50 – 1999 GΩ) — precisão ±(20% + 10 d).

Parâmetros básicos

• Capacidade anti‑interferência de campo elétrico: 2 mA (50/60 Hz).
• Temporização e alarmes: cronómetro até 19 min 59 s (ciclo de 20 min); lembretes sonoros em pontos de amostragem; manutenção da leitura e alarme contínuo se leitura inválida ou fora do intervalo.
• Exibição: três mostradores LCD de 3½ dígitos para tensão de ensaio, resistência e tempo.
• Alimentação: bateria de lítio recarregável integrada DC 15 V; entrada para adaptador AC para carregamento (50/60 Hz).
• Ambiente de utilização: -20 °C a +40 °C; humidade relativa 20%–90%.
• Dimensões (C × L × A): 315 × 240 × 180 mm.
• Peso: 5,5 kg.

Mídia adicional / Documentos

• Inclui manual do utilizador e certificado de calibração (PDF disponível).
• Vídeos de demonstração e introdução disponíveis.

Modelo / Especificações típicas

• Modelo: UHV-615.
• Níveis de saída: 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV.
• Precisão da tensão de ensaio: ±(5% + 10 V).
• Corrente de curto‑circuito: típico 10 mA.
• Faixas e precisões de resistência: ver seção Faixa e precisão.
• Anti‑interferência: 2 mA (50/60 Hz).
• Exibição: 3 mostradores LCD 3½ dígitos.
• Alimentação: bateria Li recarregável integrada (DC 15 V) com entrada de carregamento AC.
• Condições de operação: -20 °C a +40 °C; 20%–90% HR.
• Dimensões: 315 × 240 × 180 mm; Peso: 5,5 kg.
