Tubo hidráulico

pneumáticoem açopara uso intensivo

Visão geral do produto

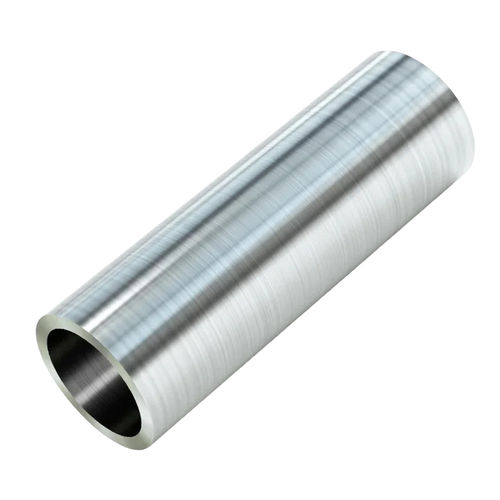

O tubo usinado interno EAST AI 4140 é um tubo em aço de liga usinado com precisão, concebido para corpos de cilindros hidráulicos e pneumáticos. Fabricado em AISI 4140 (DIN 42CrMo4) e fornecido temperado e revenido, o tubo apresenta dureza controlada, concentricidade e acabamento interno adequado para vedações e aplicações dinâmicas.

Informações gerais

• Modelo: Tubo usinado interno
• Marca: EAST AI
• Material: 4140 (AISI 4140 / DIN 42CrMo4)
• Condição: Temperado e revenido

Vantagens do tubo usinado 4140

• Resistência e tenacidade – O aço 4140 fornece propriedades de escoamento e resistência à tração adequadas para aplicações sob pressão.
• Resistência à fadiga – Indicada para carregamentos dinâmicos em sistemas hidráulicos e maquinaria pesada.
• Usinagem de precisão – Furação, retificação e burnishing garantem tolerâncias ID consistentes e baixa rugosidade.
• Dureza e concentricidade uniformes – Asseguram comportamento previsível de desgaste ao longo do tubo.
• Acabamento interno otimizado – Ra ≤ 0,4 μm reduz o atrito e prolonga a vida útil das vedações.
• Dimensões personalizáveis – Disponível em ampla gama de OD, ID e espessuras de parede.

Processo de produção
Seleção de matéria-prima: bilhetes 4140 de primeira qualidade com química e rastreabilidade controladas.
Laminação / forjamento a quente: os bilhetes são transformados em pré-formas tubulares sem costura.
Tratamento térmico (têmpera e revenido): alcança a dureza alvo (HRC 25–32) e a tenacidade requerida.
Furação / furação profunda: o diâmetro interno é usinado para garantir concentricidade e tolerâncias apertadas.
Retificação / skiving e roller burnishing: acabamento interno para atingir Ra ≤ 0,4 μm.
Endireitamento e dimensionamento: asseguram retidão e espessura de parede consistentes.
Inspeção e embalagem: inspeções dimensionais, de dureza e visuais antes da embalagem com proteção anticorrosiva.

Aplicações

• Fabricação de cilindros hidráulicos e pneumáticos (camisas para máquinas de construção, agrícolas e industriais)
• Sistemas hidráulicos de escavadoras, carregadoras e equipamentos pesados
• Atuadores e componentes para equipamentos de mineração
• Prensas industriais, máquinas de injeção e equipamentos de conformação
• Sistemas hidráulicos marítimos e offshore
• Guindastes móveis e equipamentos de elevação pesada

Detalhes do produto
Grau de material: AISI 4140 / DIN 42CrMo4
Condição: Temperado e revenido
Dureza: HRC 25–32
Diâmetro externo (OD): 50 mm – 500 mm
Diâmetro interno (ID): 40 mm – 480 mm
Espessura de parede: 5 mm – 60 mm
Comprimento: Até 8 metros
Rugosidade da superfície (interna): Ra ≤ 0,4 μm
Retidão: ≤ 0,3 mm/m
Resistência à tração: 850 – 1000 MPa
Limite de escoamento: ≥ 650 MPa
Normas aplicáveis: DIN 2391 / EN 10305 / ASTM A519

Inventário de fábrica e capacidade de fornecimento

• Grande estoque em vários tamanhos para suportar prazos de entrega curtos.
• Entrega típica para tamanhos padrão: prazos reduzidos (exemplo: 7–10 dias).
• Serviços rápidos de usinagem e retificação para dimensões especiais; embalagem para exportação com proteção anticorrosiva.
• Sistemas de armazém automatizados para garantir fornecimento estável e despacho rápido.

Controle de qualidade

• Inspeção dimensional: OD, ID e espessura de parede medidos com instrumentos de alta precisão.
• Teste de rugosidade de superfície após retificação ou burnishing (medição Ra).
• Teste de dureza: valores HRC confirmados após tratamento térmico.
• Teste por ultrassom (UT) para detectar defeitos internos.
• Verificação de retidão e circularidade usando ferramentas de alinhamento a laser.
• Teste hidrostático disponível sob pedido para aplicações sob pressão.

Certificados

• GL (Germanischer Lloyd) – Approval of Material Manufacturers (AMM)
• ISO 9001:2015 Sistema de gestão da qualidade
• Certificados da usina de material (EN 10204 3.1 / 3.2)
• Relatórios de inspeção de terceiros (SGS / BV / TUV)

caractéristiques / spécifications techniques

• Material: AISI 4140 (DIN 42CrMo4)
• Condição: Temperado e revenido
• Dureza: HRC 25–32
• Faixa de diâmetro externo: 50 mm – 500 mm
• Faixa de diâmetro interno: 40 mm – 480 mm
• Faixa de espessura de parede: 5 mm – 60 mm
• Comprimento máximo: até 8 metros
• Rugosidade interna: Ra ≤ 0,4 μm
• Tolerância de retidão: ≤ 0,3 mm/m
• Tolerâncias dimensionais / concentricidade: tolerâncias apertadas (ex.: até ±0,03 mm para ID usinado)
• Resistência à tração: 850 – 1000 MPa
• Limite de escoamento: ≥ 650 MPa
• Normas aplicáveis: DIN 2391 / EN 10305 / ASTM A519
