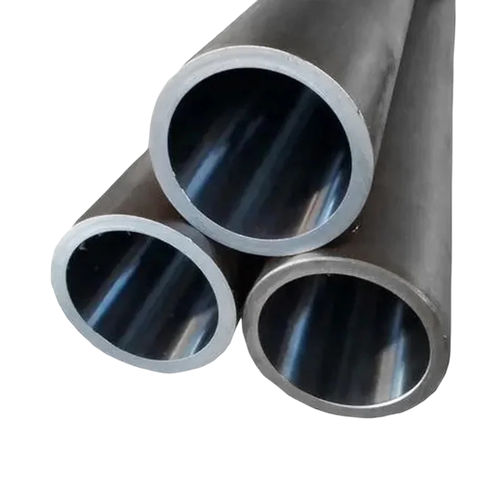

Tubo hidráulico

pneumáticoem aço-carbonopara uso intensivo

Visão geral do produto
O Tubo Retificado CK45 é um tubo para cilindro puxado a frio e usinado por honing, projetado para aplicações hidráulicas e pneumáticas. Fabricado em aço médio CK45 (SAE1045/C45), oferece boa resistência mecânica e resistência ao desgaste. O interior é honedo para obter baixa rugosidade e tolerâncias internas apertadas, melhorando a vedação e prolongando a vida útil dos vedantes. A EAST AI produz estes tubos com equipamentos avançados de honing e SRB para qualidade consistente.

Informações básicas

• Modelo: Tubo retificado
• Marca: EAST AI
• Material: CK45 (SAE1045 / C45)
• Comprimento: Até 12 m (máx. 13 m indicado em algumas páginas)
• Tolerância ID: H8 ~ H10 (típ. H8/H9)
• Rugosidade superficial: Ra ≤ 0,4 µm
• Aplicação: Cilindros hidráulicos para equipamentos móveis, máquinas industriais e sistemas pesados
• Embalagem: Caixas de madeira; óleo anticorrosivo, filme plástico, saco tecido ou paletes de aço

Composição química (CK45)

• Carbono (C): 0,42–0,50 %
• Manganês (Mn): 0,50–0,80 %
• Silício (Si): 0,10–0,40 %
• Enxofre (S): ≤ 0,035 %
• Fósforo (P): ≤ 0,035 %

Principais características

• Material de média resistência adequado para cilindros pesados
• Excelente acabamento de superfície: Ra ≤ 0,4 µm após honing
• Tolerância de ID precisa: tipicamente H8/H9
• Melhora da vedação e redução de atrito para maior vida útil dos vedantes
• Controle de retilinearidade: ≤ 0,5 mm / 1000 mm
• Alta resistência ao desgaste para sistemas de alta pressão
• Disponível em tamanhos métricos e imperiais

Especificações

• Material: CK45 / SAE1045 / C45
• Fabricação: Trafilado a frio + Honing (SRB opcional)
• Tolerância ID: H8 / H9 (típ.)
• Rugosidade: Ra ≤ 0,4 µm
• Retilinearidade: ≤ 0,5 mm / 1000 mm
• Diâmetro exterior: 30 mm – 400 mm
• Diâmetro interior: 20 mm – 350 mm
• Espessura de parede: Personalizada
• Comprimento: Até 12 metros (máx. 13 m em outros locais)
• Normas: DIN 2391, EN 10305-1, ASTM A519

Processo de fabricação

• Seleção de material: tubos sem costura CK45
• Trafilagem a frio para melhorar precisão dimensional
• Normalização / alivio de tensões para estabilidade
• Honing ou skiving & roller burnishing (SRB) para acabamento interno espelhado
• Medição de precisão: tolerância ID, rugosidade, circularidade, retilinearidade
• Limpeza e tratamento anticorrosivo
• Inspeção final e embalagem: inspeção 100% da rugosidade ID, tolerâncias e retilinearidade

Aplicações

• Tubos de cilindros hidráulicos
• Tubos de cilindros pneumáticos
• Máquinas de construção
• Equipamentos agrícolas
• Sistemas de elevação e manuseio
• Equipamentos de mineração e perfuração
• Máquinas de automação industrial
• Máquinas-ferramenta e componentes mecânicos

Vantagens

• Alta precisão de superfície para baixo atrito e maior vida dos vedantes
• Adequado para aplicações hidráulicas de alta pressão e trabalho pesado
• Propriedades mecânicas e resistência à fadiga do CK45
• Ampla gama de tamanhos e opções de personalização (OEM/ODM)
• Controle de qualidade rigoroso baseado em ISO9001

Embalagem e entrega

• Embalagem: óleo anticorrosivo, filme plástico, saco tecido, caixas de madeira ou paletes de aço
• Prazo de entrega: 20–30 dias após confirmação do pedido
• Transporte: marítimo, aéreo, ferroviário ou multimodal
• Mercados de exportação: Europa, Rússia, Sudeste Asiático, América do Sul, Oriente Médio

Por que EAST AI
Fabricante experiente de componentes hidráulicos com máquinas avançadas de honing e SRB, gestão de qualidade ISO9001 e linhas completas de produtos incluindo tubos honed, hastes cromadas, cilindros hidráulicos e unidades de potência.
