Tubo rígido hidráulico

pneumáticoem açopara uso intensivo

Visão geral do produto

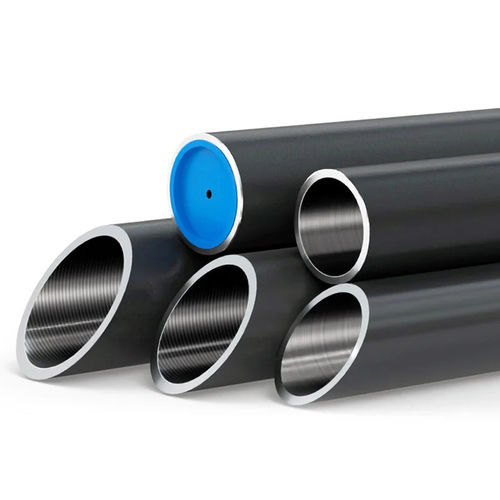

O Tubo Skived e Alisado por Rolos CK45 é um tubo de aço de alta precisão projetado para aplicações em cilindros hidráulicos e pneumáticos. Fabricado em aço sem costura CK45 de qualidade, o tubo passa por processos de skiving e roller burnishing para obter uma superfície interna espelhada, elevada precisão dimensional e desempenho mecânico melhorado. Com tolerância de diâmetro interior H8 e rugosidade interna até Ra ≤ 0,2 μm, o tubo oferece maior resistência ao desgaste, vedação confiável e vida útil prolongada. Pronto para montagem direta em camisas de cilindros hidráulicos.

Informações principais do produto

• Brand: EAST AI
• Material: CK45 (DIN 1.1191 / SAE 1045)
• Comprimento: Máx. 12 m (cortes sob medida disponíveis)
• Tolerância ID: 20 mm – 400 mm (H8)
• Reta: ≤ 0,3 mm/m
• Aplicação: cilindros hidráulicos para equipamentos móveis, máquinas industriais e sistemas pesados
• Embalagem: Caixas de madeira (opções de embalagem para exportação disponíveis)
• Rugosidade interna: 0,1–0,4 μm (típ.; pode atingir Ra ≤ 0,2 μm)

Especificações técnicas
Material — CK45 (DIN 1.1191 / SAE 1045)
Diâmetro externo (OD) — 30 mm – 500 mm
Diâmetro interno (ID) — 20 mm – 400 mm
Espessura da parede — 5 mm – 50 mm
Tolerância do diâmetro interno — H8
Rugosidade interna — Ra ≤ 0,2 μm
Reta — ≤ 0,3 mm/m
Dureza — 160 – 210 HB
Roundness — ≤ 0,03 mm
Comprimento — Até 12 metros (cortes sob medida disponíveis)
Proteção de superfície — Revestimento com óleo anticorrosivo / filme VCI / embalagem personalizada

Processo de fabricação

• Seleção da matéria-prima
  Partida de tubos sem costura CK45 de alto grau, inspecionados quanto à composição química e propriedades mecânicas.
• Estiramento a frio ou honing (se aplicável)
  Os tubos podem ser estirados a frio ou honed para refinar o diâmetro interno inicial e a superfície antes do skiving.
• Skiving
  Uma ferramenta de corte rotativa remove uma pequena camada da superfície interna para produzir uma superfície interna uniforme e suave e corrigir pequenas desvios geométricos.
• Roller burnishing
  Conformação a frio com rolos duros comprime a superfície interna para produzir um acabamento tipo espelho, aumentar a dureza e melhorar a integridade superficial.
• Inspeção final e tratamento de superfície
  Os tubos são limpos, secos e revestidos com óleo anticorrosivo ou filme VCI; cada peça é verificada quanto a rugosidade, redondeza, dureza, reta e tolerâncias dimensionais.

Vantagens

• Acabamento interno superior
  O roller burnishing reduz a rugosidade para Ra ≤ 0,2 μm, minimizando atrito e melhorando a vedação.
• Precisão dimensional superior
  A rigorosa tolerância H8 do diâmetro interno permite uso direto em camisas de cilindros sem usinagem adicional.
• Melhor resistência ao desgaste
  A conformação a frio aumenta a dureza superficial e a resistência à fadiga para ambientes exigentes.
• Redução de manutenção e tempo de inatividade
  O acabamento de alta qualidade e as tolerâncias precisas reduzem vazamentos e falhas de componentes.
• Pronto para uso
  Os tubos são fornecidos prontos para montagem e normalmente não requerem honing ou acabamento adicional.

Aplicações comuns

• Cilindros hidráulicos para máquinas pesadas (escavadeiras, niveladoras, carregadeiras, guindastes)
• Cilindros pneumáticos para sistemas de automação e robôs industriais
• Equipamentos agrícolas (tratores, colheitadeiras, sistemas hidráulicos de elevação)
• Máquinas de construção (caminhões betoneira, cravadoras, plataformas elevatórias)
• Sistemas de movimentação de materiais (empilhadores, braços de elevação, elevadores hidráulicos)
• Equipamentos de mineração e outros sistemas hidráulicos de alta pressão

Controle de qualidade & Testes
A produção e os tubos acabados passam por verificações rigorosas incluindo análise da composição química (espectrômetros), ensaios ultrassônicos (UT) para defeitos internos, medição de rugosidade com perfilômetros, verificação do diâmetro interno para tolerância H8, checagens de reta com ferramentas laser/digitais e testes hidrostáticos ou de névoa salina opcionais. A produção segue normas reconhecidas como DIN 2391, EN 10305 e ASTM A519 e o fornecedor opera sob gestão da qualidade ISO 9001:2015.

Embalagem & Entrega

• Proteção das extremidades com tampas plásticas
• Envolvimento em filme VCI anti-corrosão ou papel oleado
• Fechamento com tiras de aço e rotulagem com etiquetas de identificação
• Caixas de madeira ou armações de aço opcionais para exportação
• Entregue com certificados de ensaio e relatórios de inspeção
• Prazos típicos: 7 a 20 dias dependendo do tamanho do pedido e personalização; condições comuns: FOB, CIF e DDP

Opções de personalização

• Comprimentos e diâmetros personalizados
• Serviço de corte à medida de precisão
• Honing do furo ou cromagem (sob consulta)
• Tampas soldadas ou usinagem de rosca
• Estamparia e marcação com números de lote ou logotipos

Características / Especificações técnicas

• Material: CK45 (DIN 1.1191 / SAE 1045)
• Faixa OD: 30 mm – 500 mm
• Faixa ID: 20 mm – 400 mm
• Espessura da parede: 5 mm – 50 mm
• Tolerância ID: H8
• Rugosidade interna: Ra ≤ 0,2 μm (tip.)
• Reta: ≤ 0,3 mm/m
• Dureza: 160 – 210 HB
• Roundness: ≤ 0,03 mm
• Comprimento: até 12 m (corte sob medida disponível)
• Proteção de superfície: óleo anticorrosivo / filme VCI / embalagem personalizada
• Embalagem: tampas plásticas, filme VCI, tiras de aço, caixas de madeira para exportação
