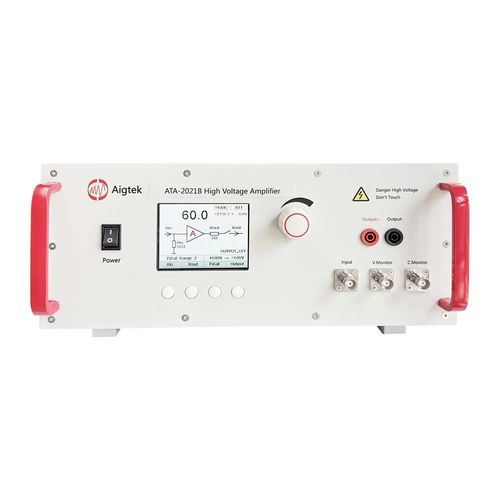

Amplificador de sinal ATA-2021B

de tensãodigitalde alta precisão

O ATA-2021B é um amplificador de alta tensão de canal único, capaz de amplificar sinais tanto de corrente alternada (CA) como de corrente contínua (CC). A tensão de saída máxima é de 200 Vp-p, sendo a gama de tensão de saída ajustável de acordo com o trilho de saída. A tensão de polarização CC pode ser ajustada em três níveis, com variação contínua que permite uma saída máxima de ±160 V, possibilitando a geração de sinais assimétricos para acionar cargas de alta tensão. A impedância de entrada e de saída pode ser comutada entre dois níveis. O ganho de tensão é ajustável digitalmente, com os parâmetros guardados automaticamente. O dispositivo dispõe de funcionalidade de controlo por programa, oferecendo um funcionamento simples e prático. Pode ser utilizado com geradores de sinal para uma amplificação de sinal sem interrupções. A fonte de alimentação de ampla gama adapta-se a diferentes normas regionais de alimentação em todo o mundo. ECRÃ LCD O ATA-2021B possui um ecrã LCD para a visualização dinâmica do estado e dos parâmetros do dispositivo. As indicações em diferentes cores tornam a interação homem-máquina mais eficiente, e a interface de operação é clara à primeira vista, simples e fácil de compreender. Ganho de tensão O ganho de tensão é ajustável digitalmente de x0 a x60, com dois modos: ajuste grosso (1 passo) e ajuste fino (0,1 passo). Em combinação com o ecrã LCD, permite um ajuste rápido e preciso ao PORTAS DE MONITORIZAÇÃO Monitor de 20 mV/V: A tensão da porta de monitorização é 1/50 da tensão da porta de saída. A porta de monitorização utiliza um conector BNC, permitindo a ligação direta a um osciloscópio para monitorização em tempo real da tensão de saída. Monitor de 2 V/A: A tensão da porta de monitorização é 2 vezes a corrente de saída.
