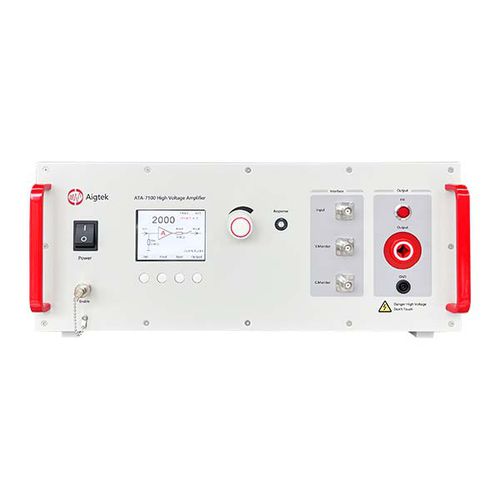

Amplificador de alta tensão ATA-7100

de sinalde tensãode instrumentação

O ATA-7100 é um amplificador de alta tensão ideal, capaz de amplificar sinais tanto de corrente alternada (CA) como de corrente contínua (CC). Possui saída de quatro quadrantes com uma tensão máxima de 20 kVp-p (±10 kVp) e pode fornecer de forma estável tensão e corrente positivas e negativas para alimentar cargas capacitivas ou indutivas. CONTROLO A saída de alta tensão é controlada através de um interruptor de saída dedicado, em conjunto com um conector BNC de ativação. Quando a tampa de curto-circuito BNC está ligada, o dispositivo encontra-se no estado de saída LIGADA. Quando a tampa de curto-circuito BNC é removida, o dispositivo encontra-se no estado de saída DESLIGADA e o painel de controlo exibe a mensagem «UNABLE OUTPUT_OFF». Ganho de Tensão O ganho de tensão pode ser ajustado digitalmente em incrementos de 1 ou 10 passos. O armazenamento com um clique das configurações mais utilizadas torna a operação mais prática e intuitiva. Em combinação com a indicação do ganho no ecrã LCD, a tensão pode ser ajustada de forma rápida e precisa, conforme necessário. PROTEÇÃO DE SAÍDA No modo de saída com proteção de disparo único, mesmo que a saída entre em curto-circuito devido a uma avaria na carga, o dispositivo interrompe a saída, tornando-o altamente adequado para cargas capacitivas ou cenários de aplicação com grandes flutuações de corrente. AJUSTE DA RESPOSTA DINÂMICA O ajuste dinâmico através de um potenciómetro rotativo de uma volta no painel otimiza a resposta CA para vários parâmetros de carga.
