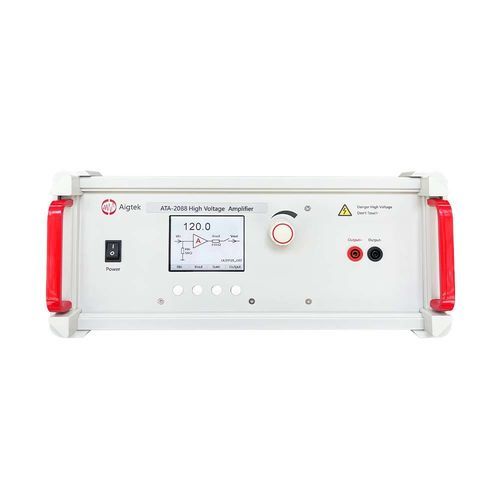

Amplificador de sinal ATA-2088

de tensãode instrumentaçãode via única

O ATA-2088 é um amplificador de alta tensão monocanal ideal, capaz de amplificar sinais tanto de corrente alternada (CA) como de corrente contínua (CC). Proporciona uma saída máxima de 800 Vp-p (±400 Vp), com largura de banda máxima de 500 kHz.A impedância de entrada e de saída pode ser comutada entre dois níveis. O ganho de tensão ajustável digitalmente permite um ajuste preciso, com a possibilidade de guardar configurações comuns com um único clique. O dispositivo inclui uma funcionalidade de controlo programável, proporcionando um funcionamento simples e prático. Pode ser utilizado com geradores de sinal para uma amplificação de sinal contínua. ECRÃ LCD O ecrã LCD apresenta dinamicamente o estado e os parâmetros do dispositivo, oferecendo uma interface clara e intuitiva. Ganho de tensão O ganho de tensão é ajustável digitalmente entre 0 e 120x, com dois modos: ajuste grosso (1 passo) e ajuste fino (0,1 passo). Em combinação com o ecrã LCD, permite um ajuste rápido e preciso ao valor de tensão desejado. Entrada A entrada utiliza uma interface BNC com impedância selecionável de 50 Ω ou 10 kΩ, adaptando-se perfeitamente a fontes de sinal de alta e baixa impedância. Saída A saída utiliza tomadas tipo banana, com uma tensão de saída máxima de 800 Vp-p (±400 Vp) e uma corrente de saída máxima de 50 mAp. Monitor Monitor de 10 mV/V: A tensão desta porta é 1/100 da tensão da porta de saída. A porta de monitorização utiliza um conector BNC e pode ser ligada diretamente a um osciloscópio para monitorização em tempo real da tensão de saída. Monitor de 20 V/A: A tensão da porta de monitorização é 20 vezes a corrente de saída. A porta de monitorização utiliza um conector BNC e pode ser ligada diretamente a um osciloscópio para monitorização em tempo real da corrente de saída.
