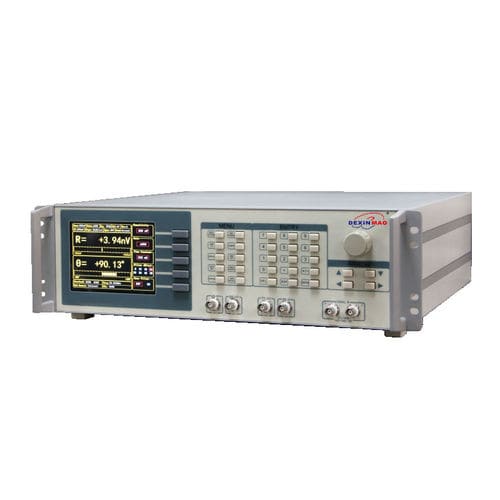

Amplificador lock-in DXA-004

de sinaldiferencialanalógico

Frequência: DC a 60MHz; Constantes de tempo: 30ns a 4.4ks; Reserva dinâmica: >120 dB; Sensibilidade de escala completa: 1 nV a 1 V; Medição de múltiplos harmónicos; O ruído é baixo para 6nV// √Hz; Ecrã a cores de 5,6 polegadas. Canal de entrada Com o pré-amplificador analógico de baixo ruído, a entrada de sinal do DXA-004 pode ser comutada para operar no modo de tensão simples ou diferencial, e o ruído de entrada é de 6 nV / √Hz @ 100 kHz. A impedância de entrada é de 50 Ω ou 10 MΩ e a sensibilidade da tensão de entrada em escala total varia de 1 nV a 1V. Dois filtros de linha (50/60 Hz e 100/120 Hz) foram concebidos para eliminar interferências relacionadas com a linha. O amplificador de ganho programável é fornecido para ajustar a reserva dinâmica do sistema de acordo com a magnitude do sinal de entrada, de modo que o DXA-004 tem uma reserva dinâmica inerentemente grande de até 120dB. A taxa de amostragem de 250MSPS é determinada por um conversor A/D de 14 bits de precisão e um filtro específico foi concebido para evitar aliasing. Canal de Referência Para fornecer o sinal de referência para o DXA-004, pode ser utilizada uma onda sinusoidal ou quadrada aplicada externamente, ou a sua própria fonte de referência sintetizada internamente. Quando o instrumento está definido para o modo de referência interna, o oscilador estabilizado de precisão interno e o algoritmo sintetizado digitalmente são utilizados para gerar uma saída de onda sinusoidal que multiplica o sinal de entrada, não existindo praticamente nenhum ruído de fase de referência quando se escolhe o modo de referência interna.
