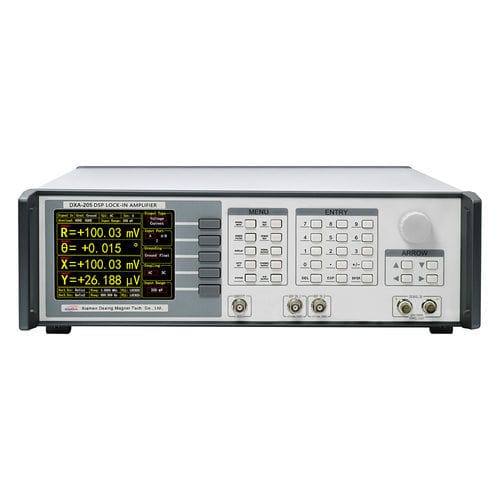

Medidor de impedância DXA-205

de tensãode frequênciade corrente

Visão geral:

O DXA-205 é um amplificador lock-in digital de alto desempenho cobrindo DC até 1,5 MHz para detecção síncrona e medições de precisão. Integra demodulação multicanal, entradas de baixo ruído, osciloscópio e análise FFT, scanner paramétrico e controladores PID de canal duplo para controle em malha fechada, adequado a pesquisa e ensaios industriais.

Aplicações:

• Microscopia de varredura: AFM, STM, SPM
• Ciência dos materiais: mobilidade e densidade de portadores, efeito Hall, materiais ultrassônicos
• Medições de transporte: caracterização de condutividade e impedância
• Medições de ruído: densidade de ruído e correlação cruzada
• Experimentos ópticos: análise espectral, medições THz e TDLAS
• Avaliação de sensores: giroscópios, sensores fotoelétricos, ressonadores, acelerômetros
• Sensores magnéticos: SQUIDs, centros NV, magnetômetros atômicos, VSM
• Biomédico: aplicações microfluídicas e instrumentação biomédica

Principais recursos e funções:

• Cobertura de frequência DC a 1,5 MHz com alta precisão e resolução ultra-fina
• Ruído de entrada extremamente baixo (até 2,5 nV/√Hz) e ampla sensibilidade (1 nV a 5 Vrms)
• Oito demoduladores síncronos para medições paralelas e reserva dinâmica >130 dB
• Osciloscópio integrado de 2 canais e analisador FFT; profundidade de amostragem até 65.536 e tempo de amostragem ajustável (65 μs–1 s)
• Controladores PID digitais internos duplos e independentes até 4 MSPS, integrados aos demoduladores
• Scanner paramétrico para plotagem rápida frequência/amplitude em modos único ou cíclico
• Múltiplas interfaces de comunicação: RS-232, USB2.0, Ethernet Gigabit, Wi‑Fi e GPIB (IEEE-488.2)

Especificações técnicas:

• Canal de entrada — modos: Tensão (single-ended ou diferencial) ou Corrente (single-ended)
• Sensibilidade full-scale: 1 nV a 5 Vrms
• Níveis de faixa: 2 mV a 5 V (7 níveis)
• Acoplamento de entrada: DC ou AC
• Impedância de entrada (tensão): 10 MΩ || 25 pF; (corrente): 100 Ω ou 1 kΩ
• Ligação à terra do blindagem de entrada: aterramento ou flutuante 10 kΩ
• Reserva dinâmica: >130 dB
• Precisão de ganho: 0,5% típico, 1% máx
• Ruído de tensão de entrada: 3,5 nV/√Hz (f ≥ 1 kHz); 2,5 nV/√Hz (f ≥ 10 kHz)
• Ruído de corrente de entrada: 20 fA/√Hz (f = 97 Hz)
• ADC (entrada): 24 bit
• Canal de saída — faixa de frequência: DC – 1,5 MHz
• Precisão de frequência: 2 ppm + 1 μHz; resolução de frequência: 1 nHz
• Amplitude senoidal (saída): 0,1 μVrms a 5 Vrms; precisão 0,5% típico, 2% máx.; resolução 0,1 μVrms
• Corrente de acionamento: ±80 mA máx.; impedância de saída: 50 Ω
• Offset DC ajustável: -5 VDC a 5 VDC
• Saída síncrona: nível 3,3 V TTL/CMOS (impedância 50 Ω)
• Recursos adicionais de saída: modulação AM/FM/PM; DAC: 16 bit, 32 MSPS
• Canais de referência: 2; faixa: 10 μHz – 1,5 MHz; formas: quadrada ou seno; impedância de entrada: 1 MΩ
• Níveis de referência: Quadrada: 3 V < VIH < 5 V, -0,1 V < VIL < 0,5 V; Seno: >1 Hz; 300 mV < Vpp < 10 V
• Fase: resolução 1,0 μdeg; erro de fase ±0,5° típico, ±1° máx.; deriva térmica < 200 ppm/°C
• Detecção de harmônicos: 1–10000F (nF < 1,5 MHz)
• Tempo de aquisição: referência interna instantânea; referência externa: 10 ou 100 ciclos
• Osciladores: 2; precisão 0,3 ppm; estabilidade térmica 0,5 ppm/°C; envelhecimento <1 ppm/ano; ruído de fase -145 dBc/Hz (@1 kHz)
• Demoduladores: 8; processamento 64 bit
• Constante de tempo: 100 ns – 3 ks; largura de banda de medição: 50 μHz – 1,6 MHz
• Inclinações de filtro (dB/oct): 6, 12, 18, 24, 30, 36, 42, 48; filtro síncrono eficaz <1000 Hz
• E/S auxiliares — Entrada AUX: 4 canais, ±10 V, resolução 0,1 mV, impedância 1 MΩ, ADC 16 bit, 150 kSPS
• Saída AUX: 4 canais, ±10 V, resolução 0,1 mV, acionamento ±30 mA máx., DAC 16 bit, 500 kSPS
• Interfaces: RS-232 (DB-9), USB 2.0 (480 Mbps), Ethernet RJ45 (1000 Mbps), Wi‑Fi, GPIB (IEEE-488.2)
• Alimentação: 220–240 V AC (100–120 V opcional); consumo 50 W típico, 70 W máx.; supressão de ruido de rede: 70 dB @ 1 MHz
• Dimensões: 448 mm × 532 mm × 148 mm; Peso: 12 kg
• Osciloscópio: 2 canais, entradas selecionáveis (sinal, referência, saída, auxiliar), múltiplos triggers, profundidade máxima 65.536, tempo de amostragem 65 μs – 1 s
• PID: PID digital interno 2 canais, até 4 MSPS, integrado com medidas lock-in para controle em malha fechada de amplitude, fase e frequência
• Scanner paramétrico: plotagem instantânea da resposta frequência/ amplitude; modos único ou cíclico
• FFT Analyzer: análise no domínio da frequência a partir de formas de onda capturadas; resolução dependente da taxa de amostragem (≈ 1 Hz – 31 kHz)
