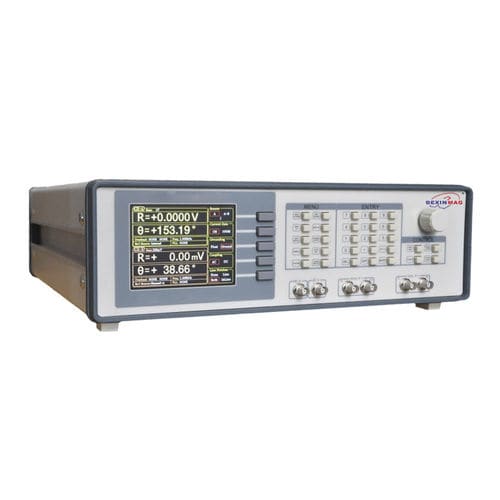

Amplificador lock-in DXA-001

de sinaldiferencialanalógico

Canal de entrada Com o pré-amplificador analógico de baixo ruído, a entrada de sinal do DXA-001 pode ser comutada para operar no modo de tensão de terminação única ou diferencial, e o ruído de entrada é de 10 nV/√Hz. A impedância de entrada é de 10 MΩ e a sensibilidade da tensão de entrada em escala total varia de 1 nV a 1V. Além disso, o DXA-001 também pode ser usado para medições de corrente com ganhos de corrente variáveis de 10^6 ou 10^8 V/A. Foram concebidos dois filtros de linha (50/60 Hz e 100/120 Hz) para eliminar interferências relacionadas com a linha. O amplificador de ganho programável é fornecido para ajustar a reserva dinâmica do sistema de acordo com a magnitude do sinal de entrada, de modo a que o DXA-001 tenha uma reserva dinâmica inerentemente grande até 100dB. A taxa de amostragem de 312,5 KSPS é determinada por um conversor A/D de 24 bits de precisão e um filtro específico foi concebido para evitar aliasing. Canal de referência Para fornecer o sinal de referência para o DXA-001, pode ser utilizada uma onda sinusoidal ou quadrada aplicada externamente, ou a sua própria fonte de referência sintetizada internamente. Quando o instrumento está definido para o modo de referência interna, o oscilador estabilizado de precisão interno e o algoritmo sintetizado digitalmente são utilizados para gerar uma saída de onda sinusoidal que multiplica o sinal de entrada, não existindo praticamente nenhum ruído de fase de referência quando se escolhe o modo de referência interna.
