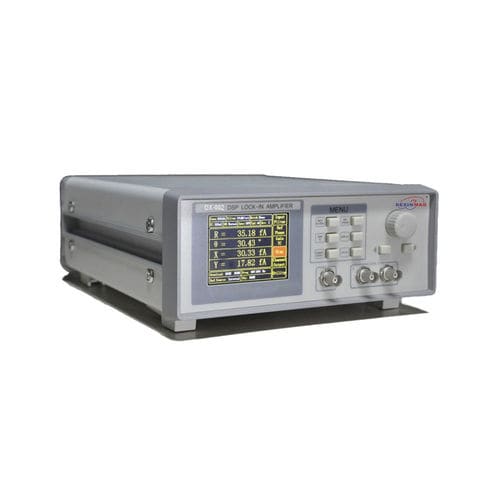

Amplificador lock-in DXA-002

de sinaldiferencialdigital

Canal de entrada O DXA-002 detecta um sinal de entrada num modo de terminação simples ou num modo de tensão diferencial. Com um pré-amplificador de ruído ultrabaixo, o ruído de entrada é tão baixo quanto 9 nV/√Hz@997 Hz. A impedância de entrada é de 10 MΩ e a sensibilidade da tensão de entrada em escala total varia de 1 nV a 1 V. Além disso, o DXA-002 pode ser usado para medição de corrente com ganhos de 10^6 ou 10^8 V/A. Foram concebidos dois filtros de linha (50/60 Hz e 100/120 Hz) para eliminar interferências de frequência de potência. Um amplificador de ganho programável é utilizado para ajustar a reserva dinâmica do sistema, de modo a que o DXA-002 possa manter uma reserva dinâmica elevada de 120 dB. Canal de referência O sinal de referência pode funcionar em modo externo ou interno. No modo interno, um oscilador interno preciso e estável gera uma onda sinusoidal como uma referência interna que é multiplicada pelo sinal de entrada. Este sinal interno não tem qualquer ruído de fase. Com a técnica de mudança de fase digital, a resolução de fase do sinal de referência é de 0,01 graus. O DXA-002 pode trabalhar em qualquer frequência fixa de 50 mHz a 120 kHz neste modo. No modo externo, o sinal de referência pode ser uma onda sinusoidal ou um impulso TTL ou uma onda quadrada. A borda ascendente ou descendente do sinal de referência externo aciona o Phase Lock Loop (PLL) para bloquear o sinal externo. Com base na frequência do sinal de referência, o DXA-002 pode detetar os harmónicos do sinal de entrada. A frequência máxima do sinal harmónico pode atingir 32.767 vezes a frequência fundamental, e a frequência harmónica máxima não pode exceder a frequência máxima de funcionamento do instrumento em 120 kHz.
