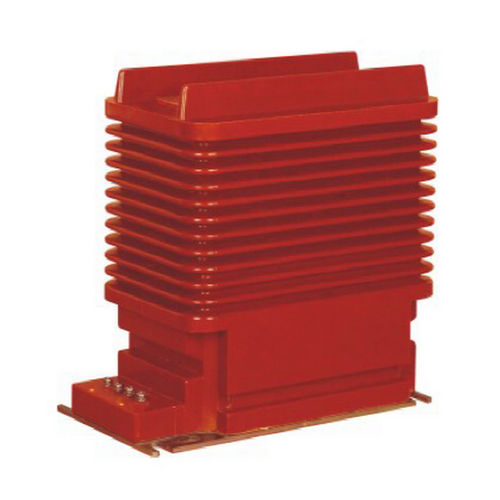

Transformador de corrente LZZBJ9-24

de isolamentode mediçãoencapsulado em resina epóxi

Transformador de corrente interior LZZBJ9-24 LZZBJ9-24 é um pilar - tipo resina epóxi fundição isolamento totalmente - estrutura fechada. Adota uma bobina de núcleo de ferro em forma de anel, e a bobina secundária é formada por fundição de resina. O núcleo de ferro, o enrolamento primário e o enrolamento secundário são fundidos num todo por resina epóxi. O terminal de saída secundário está equipado com uma caixa de terminais de saída. A caixa de terminais pode conduzir a cablagem secundária em três direcções e a tampa de proteção tem a função de antirroubo de eletricidade. É adequado para o sistema de energia com uma tensão nominal de 24kV e inferior, e utilizado principalmente para medição de corrente e energia eléctrica e proteção de relés. Nível de isolamento nominal: 24/65/125 kV Frequência nominal: 50Hz/60Hz Corrente secundária nominal: 5A / 1A Temperatura ambiente: -35℃~ +40℃ Instalação: Interior Observações: O enrolamento secundário pode ser aproveitado para obter diferentes rácios.
