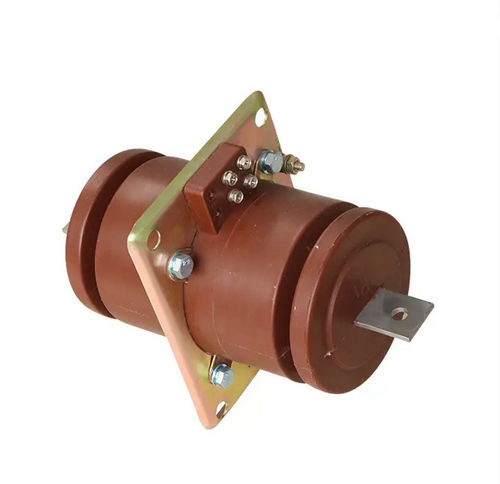

Transformador de corrente LAJ-10

encapsulado em resina epóxiencapsuladopara ambiente interno

Detalhes do produto
Este transformador de corrente apresenta um design de estrutura escalonada, com isolamento semi-fechado abaixo de 300A e estrutura totalmente fechada do tipo bus/único giro acima de 400A para aplicações de alta corrente. A formulação de resina epóxi de baixa temperatura suporta operação até -35℃.

• Tipo: Transformador de corrente
• Modelo: LAJ-10
• Design: Ximai Electrical
• Duração: 7-15 dias
• Data de atualização: 10 de junho de 2025

Características

• Estrutura escalonada que se adapta a diferentes classificações de corrente
• Resina epóxi de baixa temperatura (tipo resistente ao frio -35℃)
• Design do tipo bus para alta corrente (2000~6000A)
• Capacidade de sobrecarga contínua de 150% In
• Certificado Nível de Poluição II

Condições de operação

• Instalação: Interna
• Temperatura de operação: -35℃~40℃
• Altitude: ≤1000m
• Tipo de estrutura: ≤300A semi-fechada, 400A-1500A único giro, ≥2000A do tipo bus

Parâmetros técnicos

• Tensão nominal: 10kV
• Frequência nominal: 50Hz ou 60Hz
• Corrente primária nominal: 5~6000A
• Corrente secundária nominal: 5A ou 1A
• Nível de isolamento nominal: 12kV/42kV/75kV
• Corrente de resistência a curto prazo: 40kA/1s

Características / Especificações técnicas

• Tipo: Transformador de corrente
• Modelo: LAJ-10
• Design: Ximai Electrical
• Instalação interna
• Temperatura de operação: -35℃ a 40℃
• Altitude: ≤1000m
• Estrutura: Escalonada, semi-fechada ou do tipo bus dependendo da classificação de corrente
• Tensão nominal: 10kV
• Frequência nominal: 50Hz ou 60Hz
• Corrente primária: 5~6000A
• Corrente secundária: 5A ou 1A
• Nível de isolamento: 12kV/42kV/75kV
• Corrente de resistência a curto prazo: 40kA/1s
• Capacidade de sobrecarga contínua: 150% In
• Certificado Nível de Poluição II
