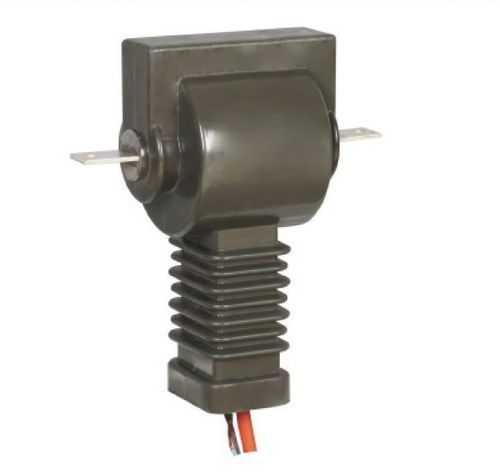

Transformador de corrente LZW32-12de mediçãoencapsulado em resina epóxiencapsulado
Guardar nos favoritos
Comparar
Características
- Tipo
- de corrente, de medição
- Estrutura
- encapsulado, encapsulado em resina epóxi
- Aplicações
- industrial, para aplicações industriais, para proteção, para uso industrial, para rede elétrica, de subestação, para serviço exterior, para área externa, para armário de controle
- Especificação elétrica
- monofásico, de alta tensão, de média tensão, de potencial indutivo
- Grau de proteção
- IP54
- Outras características
- de proteção, de segurança, primário, de controle, em resina epóxi, de bobinagem em cobre, de baixo consumo energético, estanque, a seco (resina epóxi)
- Potência em kVA
MÁX: 15 W
(0,020394 hp)MÍN: 3,75 W
(0,005099 hp)- Tensão primária
10 kV
MÁX: 15 kV
MÍN: 10 kV
- Corrente primária
MÁX: 1.000 A
MÍN: 50 A
- Corrente secundária
1 A, 5 A
MÁX: 5 A
MÍN: 1 A
- Frequência
MÁX: 60 Hz
MÍN: 50 Hz
Descrição
Detalhes do produto
Este transformador de corrente invertido é projetado para aplicações externas de 35kV, com materiais de isolamento compostos para proteção em todas as condições climáticas. O design invertido único abaixa o centro de gravidade, melhorando o desempenho sísmico (atende aos requisitos de Intensidade 8), especialmente adequado para áreas propensas a terremotos.
Características
Condições de operação
Parâmetros técnicos
Características / Especificações técnicas
Este transformador de corrente invertido é projetado para aplicações externas de 35kV, com materiais de isolamento compostos para proteção em todas as condições climáticas. O design invertido único abaixa o centro de gravidade, melhorando o desempenho sísmico (atende aos requisitos de Intensidade 8), especialmente adequado para áreas propensas a terremotos.
- Tipo: Transformador de corrente
- Modelo: LZW32-12
- Design: Ximai Electrical
- Duração: 7-15 dias
- Data de atualização: 10 de junho de 2025
Características
- Estrutura invertida reduz a altura em 30%
- Processo de vedação dupla, proteção IP66
- Saia de borracha de silicone composta, resistente a UV/envelhecimento
- Design sísmico (atende GB/T 13540)
- Sistema específico de 35kV, resistência a curto-circuito 40kA/3s
Condições de operação
- Instalação: Externa
- Temperatura de operação: -40℃~55℃
- Altitude: ≤2000m
- Classificação sísmica: Intensidade 8 (0.3g)
Parâmetros técnicos
- Tensão nominal: 35kV
- Tipo de estrutura: Invertido
- Corrente primária nominal: 200~2500A
- Corrente secundária nominal: 5A ou 1A
- Instalação: Montagem em pilar externo
Características / Especificações técnicas
- Tipo: Transformador de corrente
- Modelo: LZW32-12
- Design: Ximai Electrical
- Aplicação: Externo 35kV
- Isolamento: Materiais compostos
- Desempenho sísmico: Intensidade 8
- Proteção: IP66
- Resistência a curto-circuito: 40kA/3s
- Temperatura de operação: -40℃~55℃
- Altitude: ≤2000m
- Corrente primária: 200~2500A
- Corrente secundária: 5A ou 1A
- Montagem: Pilar externo
Catálogos
Não estão disponíveis catálogos para este produto.
