Sensor de fluxo não intrusivo CG series

ultrassônicovolumétricopara líquidos

Visão geral

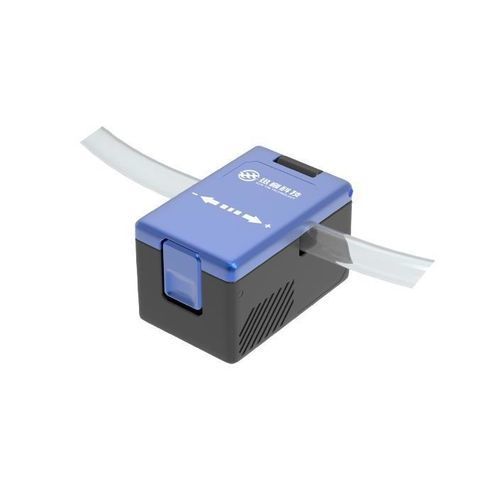

A série CG de sensores/medidores de vazão ultrassônicos tipo abraçadeira tem dimensões compactas e eletrônica integrada no próprio sensor, permitindo medição e saída sem circuitos externos. Podem ser facilmente fixados em tubulação plástica flexível para medir com precisão a velocidade de fluxo de líquidos e detectar bolhas de ar. A tecnologia de medição não invasiva torna a série CG adequada para aplicações com requisitos rigorosos de higiene.

Principais características

• Alta precisão e alta confiabilidade
• Medição de vazão não invasiva, sem contato direto com o líquido, higiênica e segura
• Medição bidirecional, cálculo de volume do fluido, com função de detecção de bolhas
• Eletrônica integrada dentro do sensor/medidor, não necessita de sistema de processamento externo, dimensões compactas
• Sem entupimento, sem redirecionamento, sem zonas mortas, baixa perda de pressão
• Fornece métodos de saída padrão, integração contínua com sistemas do cliente
• Calibração personalizada disponível ao especificar material do tubo plástico, tamanho, temperatura e tipo de líquido

Aplicações comuns

• Dispositivos médicos: máquinas coração-pulmão (HLM), ECMO, perfusão de órgãos e sistemas para transporte de órgãos, equipamentos de diálise (hemodiálise e diálise peritoneal), bombas de sangue, bombas de injeção de contraste
• Processos e equipamentos biofarmacêuticos: recipientes de reação descartáveis, fermentadores, equipamentos de cultura celular, produção de vacinas, sistemas de filtração tangencial, cromatografia líquida
• Produção e processamento de novas energias: sistemas de transferência de água de alta pureza e reagentes químicos de alta pureza
• Processamento de alimentos e bebidas: processos de produção de leite, suco, cerveja
• Equipamentos de enchimento, equipamentos de pulverização, sistemas de refrigeração, sistemas de lubrificação
• Sistemas experimentais científicos
• Sistemas de tratamento de água e de águas residuais

Seleção de produto (Ref. / Faixa de vazão / Precisão / OD do tubo / ID do tubo)
Ref. | Faixa de vazão | Precisão | OD do tubo | ID do tubo
CG016NS | Default: 500 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-2000 mL/min: ±3% | 5/32" (4 mm) / 4 mm | 1/16" (1.6 mm) / 2 mm
CG019NS | Default: 800 mL/min Max: 2000 mL/min | 0-200 mL/min: ±6 mL/min; 200-4000 mL/min: ±3% | 3/16" (4.8 mm) / 5 mm | 1/16" (1.6 mm) / 3 mm
CG025NS | Default: 1000 mL/min Max: 3000 mL/min | 0-200 mL/min: ±9 mL/min; 200-3000 mL/min: ±3% | 1/4" (6.4 mm) / 7 mm | 1/8" (3.2 mm) / 4 mm
CG032NS | Default: 2000 mL/min Max: 6000 mL/min | 0-300 mL/min: ±9 mL/min; 300-6000 mL/min: ±3% | 5/16" (7.9 mm) / 8 mm | 3/16" (4.8 mm) / 5 mm
CG038NS | Default: 3000 mL/min Max: 8000 mL/min | 0-500 mL/min: ±15 mL/min; 500-8000 mL/min: ±3% | 3/8" (9.5 mm) / 9 mm | 1/4" (6.4 mm) / 6 mm
CG044NS | Default: 4000 mL/min Max: 9000 mL/min | 0-600 mL/min: ±18 mL/min; 600-9000 mL/min: ±3% | 7/16" (11.1 mm) / 11 mm | 5/16" (7.9 mm) / 8 mm
CG050NS | Default: 5000 mL/min Max: 10000 mL/min | 0-700 mL/min: ±21 mL/min; 700-10000 mL/min: ±3% | 1/2" (12.7 mm) / 13 mm | 3/8" (9.5 mm) / 10 mm
CG056NS | Default: 6000 mL/min Max: 12000 mL/min | 0-800 mL/min: ±24 mL/min; 800-12000 mL/min: ±3% | 9/16" (14.3 mm) / 14 mm | 3/8" (9.5 mm) / 10 mm
CG063NS | Default: 8000 mL/min Max: 14000 mL/min | 0-900 mL/min: ±27 mL/min; 900-14000 mL/min: ±3% | 5/8" (15.9 mm) / 16 mm | 3/8" (9.5 mm) / 10 mm
CG075NS | Default: 10000 mL/min Max: 20000 mL/min | 0-1200 mL/min: ±36 mL/min; 1200-20000 mL/min: ±3% | 3/4" (19.1 mm) / 19 mm | 1/2" (12.7 mm) / 13 mm
CG100NS | Default: 25000 mL/min Max: 50000 mL/min | 0-2000 mL/min: ±60 mL/min; 2000-50000 mL/min: ±3% | 1" (25.4 mm) / 1" (25.4 mm) | 3/4" (19.1 mm) / 5/8" (15.9 mm)
CG125NS | Default: 50000 mL/min Max: 100000 mL/min | 0-8000 mL/min: ±240 mL/min; 8000-100000 mL/min: ±3% | 1 1/4" (31.8 mm) / 1 1/4" (31.8 mm) | 3/4" (19.1 mm) / 1" (25.4 mm)
CG138NS | Default: 50000 mL/min Max: 100000 mL/min | 0-9000 mL/min: ±240 mL/min; 9000-100000 mL/min: ±3% | 1 3/8" (35 mm) / 1 3/8" (35 mm) | 7/8" (22.2 mm) / 1" (25.4 mm)

Especificações

• Fluidos: água, sangue, bebidas, óleo, tinta, etc., sem ou com poucas partículas sólidas
• Precisão: 3% RD (Reading) mais offset zero
• Calibração: padrão: 22 ±3 °C, água
• Material da tubulação: PVC, Silicone, PFA, PE, PUR, etc., tubulação plástica flexível com superfícies interna e externa lisas
• Material do invólucro: plástico (ou aço inoxidável/alumínio)
• Tensão de entrada: 12-30 VDC
• Corrente: menos de 20 mA (sem carga externa)
• Conector: plugue push-pull de 8 pinos
• Temperatura do fluido: 0 °C a 60 °C
• Temperatura ambiente: 0 °C a 60 °C
• Blindagem: aterrado
• Entradas e saídas:
  • RS485
  • Saída analógica: saída de corrente 4-20 mA, 0-20 mA, 0-24 mA; saída de tensão 0-5 V, 0-10 V
  • Saída de frequência: 0-20 KHz
  • Saída digital: NPN, PNP, PUSH-PULL
  • Entrada digital: terra, duração ≥ 20 ms
• Acessório: cabo blindado de 8 fios, comprimento padrão 1,5 m
• Acessórios opcionais:
  • Conversor de dados USB: pode conectar um sensor a um PC
  • Flow Sensor Tool Box com display: pode conectar até 3 sensores a um PC
  • Flow Sensor Monitor: conecta a um sensor com display e estende o cabo do sensor
  • Cabo de dados do sensor de fluxo, 3 metros, plugs push-pull em ambas as extremidades, conecta o monitor ao sensor

Características / Especificações técnicas

• Série: CG Series sensores/medidores de fluxo ultrassônicos tipo abraçadeira
• Medição: medição ultrassônica não invasiva por abraçadeira para tubulação plástica flexível
• Medição bidirecional com detecção de bolhas e cálculo de volume
• Eletrônica integrada no sensor, design compacto
• Ampla gama de referências cobrindo vazões de mL/min até 100.000 mL/min
• Múltiplas saídas para integração: RS485, analógica, frequência, digital
• Temperaturas de operação: 0 °C a 60 °C para fluido e ambiente
• Alimentação: 12-30 VDC, < 20 mA (sem carga externa)
