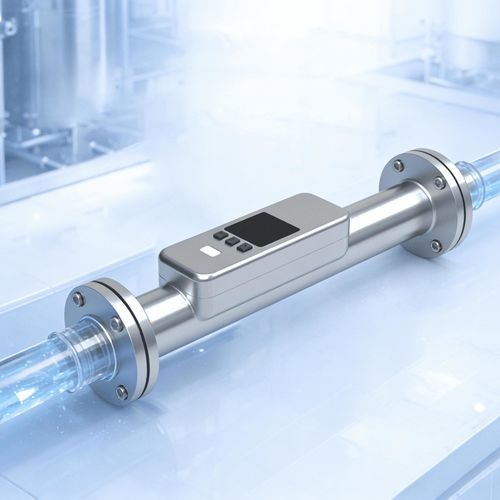

Medidor de vazão para fluidos de refrigeração TPD series

ultrassônicovolumétricoDN 6 mm (1/8")

Visão geral do produto
A série TGD de sensores/medidores de vazão ultrassónicos em linha apresenta um design integrado com eletrónica incorporada, permitindo a medição direta do caudal em linha e a leitura de dados no local. Os sensores utilizam um percurso recto sem peças móveis nem zonas mortas, minimizando desgaste, incrustação e perda de pressão. Ao contrário das unidades clamp-on, a calibração TGD é independente do material e do diâmetro da tubagem, possibilitando a medição imediata após a instalação. A visão geral inclui notas de precisão; consulte o bloco de especificações para valores detalhados.

Características do produto

• Sem obstrução — sem peças móveis, baixa perda de pressão e risco reduzido de bloqueio.
• Fiável em ambientes exigentes — materiais resistentes à corrosão para uso industrial.
• Design integrado — eletrónica incorporada para formato compacto e montagem simples.
• Integração flexível — saídas configuráveis para ligação a sistemas de automação (RS485, modos de corrente/pulso).

Seleção de produto
Modelo | Intervalo de vazão | Ligação
TGD015N | 0–4 L/min | União dupla (DN15)
TGD020N | 0–100 L/min | União dupla (DN20)
TGD025N | 0–240 L/min | União dupla (DN25)
TGD032N | 0–240 L/min | União dupla (DN32)
TGD050N | 0–1 000 L/min | União dupla (DN50)

Aplicações

• Automação industrial: máquinas de enchimento, equipamentos de pulverização, circuitos de arrefecimento e lubrificação.
• Fabricação de baterias: CMP, processos de limpeza, circuitos de arrefecimento para gestão térmica.
• Sistemas de tratamento de água e águas residuais.
• Arrefecimento líquido para eletrónica, centros de dados, baterias e sistemas de armazenamento de energia.

Notas sobre precisão e medição
Os textos do produto contêm duas declarações de precisão: uma nota geral indicando precisão de até ±2% e uma entrada nas especificações indicando precisão de 1% mais desvio do ponto zero. Ambas são mantidas. A medição destina-se a líquidos com poucas ou nenhumas partículas sólidas e realiza-se em linha através de ligações de tubagem normalizadas.

Especificações / detalhes técnicos

• Meios medíveis: água, sangue, bebidas, gasolina, tinta, etc., com poucas ou nenhumas partículas sólidas.
• Precisão: 1% mais desvio do ponto zero (especificações). A visão geral também indica precisão até ±2%.
• Material da caixa: Plástico.
• Tensão de entrada: 12–30 VDC.
• Consumo de corrente: <20 mA (sem carga externa).
• Interface: conector push-pull de 5 pinos.
• Temperatura do fluido: 0°C a 60°C.
• Temperatura de armazenamento: -20°C a 70°C.
• Blindagem: recomenda-se ligação à terra dos cabos.
• Entradas/saídas: RS485; saídas de corrente selecionáveis (4–20 mA, 0–20 mA, 0–24 mA); saída por pulsos com modos selecionáveis (NPN, PNP, PUSH-PULL). Nota: saída de corrente e saída por pulsos partilham pinos e são configuráveis de forma exclusiva.
• Acessórios incluídos: cabo blindado de 5 pinos (comprimento padrão 1,5 m); dois acessórios de acoplamento; duas juntas de vedação.
• Acessórios opcionais: conversor de dados USB (sensor -> PC); kit de ferramentas para sensores com display (até 3 sensores para PC); dispositivo de visualização de vazão (conecta um sensor e leva o cabo para fora); cabo de dados de 3 m com conectores push-pull em ambas as extremidades.
