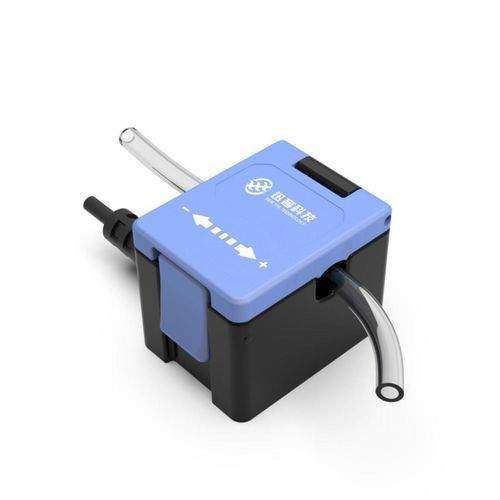

Medidor de vazão clamp-on CM series

ultrassônicovolumétricopara água

Visão geral
A série CM é um sensor/caudalímetro ultrassónico de encaixe externo, compacto e não invasivo, com eletrónica integrada. É montado em tubos plásticos flexíveis para medir o caudal e detetar bolhas de ar ou partículas grandes. Como o sensor não entra em contacto com o fluido, os modelos CM são adequados para ambientes higiênicos ou sensíveis à contaminação — dispositivos médicos, biofarmacêutica, alimentos e bebidas, automação industrial e laboratórios.

Principais características

• Alta precisão e estabilidade de medição
• Medição não invasiva — sem contacto com o fluido
• Medição bidirecional e cálculo de volume; deteção de bolhas
• Eletrónica integrada na carcaça — compacto, sem unidade de processamento externa
• Sem peças móveis nem obstruções; baixa perda de carga

Alta precisão
Os sensores CM fornecem medições precisas dentro das suas faixas, úteis para controlo de processo e aplicações que exigem dados volumétricos fiáveis.

Segurança higiénica
A medição sem contacto reduz o risco de contaminação, tornando os CM adequados a linhas médicas, biofarmacêuticas e alimentares onde a integridade do fluido é crítica.

Funções múltiplas
Para além do caudal e do cálculo de volume, os sensores detetam bolhas e podem ser usados para verificação de dosagem ou como interruptor de caudal em sistemas automatizados.

Design compacto e integrado
A eletrónica integrada elimina cablagem externa e simplifica a instalação em linhas de produção ou bancadas de ensaio com espaço limitado.

Sem obstruções
A fixação por encaixe evita obstruções e zonas mortas, assegurando medição contínua sem interromper o percurso do fluido.

Calibração do sensor
A calibração pode ser adaptada ao material e dimensões do tubo, temperatura e tipo de líquido para otimizar a precisão na instalação.

Seleção de produto
Ref. | Faixa de caudal | Precisão | OD tubo | ID tubo
CM-016 | Default: 1000 mL/min; Max: 2000 mL/min | 0–200 mL/min: ±6 mL/min; 200–2000 mL/min: ±3% | 5/32" (4 mm) | 1/8" (3,2 mm) ou 4 mm
CM-019 | Default: 2000 mL/min; Max: 4000 mL/min | 0–200 mL/min: ±6 mL/min; 200–4000 mL/min: ±3% | 3/16" (4,8 mm) | 1/8" (3,2 mm) ou 5 mm
CM-025 | Default: 3000 mL/min; Max: 6000 mL/min | 0–300 mL/min: ±9 mL/min; 300–6000 mL/min: ±3% | 1/4" (6,4 mm) | 1/8" (3,2 mm) ou 6 mm
CM-038 | Default: 4000 mL/min; Max: 8000 mL/min | 0–500 mL/min: ±15 mL/min; 500–8000 mL/min: ±3% | 3/8" (9,5 mm) | 1/4" (6,4 mm) ou 9 mm
CM-050 | Default: 5000 mL/min; Max: 10000 mL/min | 0–700 mL/min: ±21 mL/min; 700–10000 mL/min: ±3% | 1/2" (12,7 mm) | 3/8" (9,5 mm) ou 13 mm
CM-063 | Default: 7000 mL/min; Max: 14000 mL/min | 0–900 mL/min: ±27 mL/min; 900–14000 mL/min: ±3% | 5/8" (15,9 mm) | 3/8" (9,5 mm) ou 16 mm
CM-075 | Default: 10000 mL/min; Max: 20000 mL/min | 0–1200 mL/min: ±36 mL/min; 1200–20000 mL/min: ±3% | 3/4" (19,1 mm) | 1/2" (12,7 mm) ou 19 mm
CM-100 | Default: 25000 mL/min; Max: 50000 mL/min | 0–2000 mL/min: ±60 mL/min; 2000–50000 mL/min: ±3% | 1" (25,4 mm) | 3/4" (19,1 mm) ou 25 mm

Especificações técnicas

• Fluidos medíveis: água, solução salina, sangue, bebidas, tintas (poucas partículas sólidas)
• Precisão: ±3% RD mais offset de zero (típico, água a 22 ±3 °C)
• Calibração: opções de fábrica e personalizadas para tubo e fluido
• Materiais de tubo compatíveis: PVC, silicone, PTFE, PE
• Carcaça: alumínio ou aço inoxidável
• Temperatura do fluido: 0°C–60°C (variantes até 90°C conforme modelo)
• Temperatura de armazenamento: -20°C–70°C
• Tensão de alimentação: 5–30 VDC
• Consumo de corrente: < 20 mA (sem carga externa)
• Saída: RS485 (série CM); acessórios disponíveis (conversor USB, caixa de ferramentas para sensores com display)
