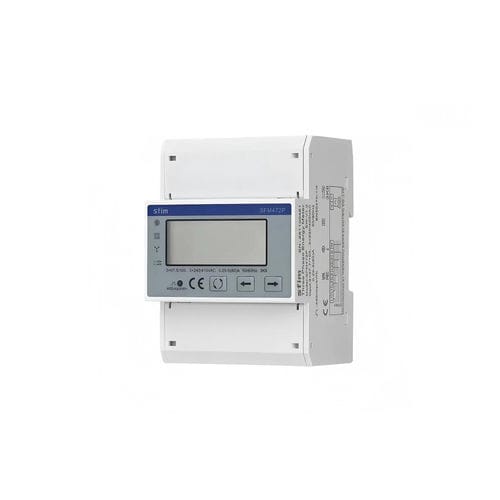

Medidor de energia elétrica trifásico SFM472

para trilho DINmultifunções

Visão geral do produto
O medidor multifunção trifásico em trilho DIN da série SFM472 é um dispositivo de monitoramento elétrico concebido para sistemas de alimentação trifásicos quatro fios (3P4W). Indicada para aplicações comerciais, industriais e de serviços públicos, a unidade fornece medições precisas em tempo real de vários parâmetros elétricos e suporta integração em sistemas de gestão de energia.

Capacidades principais de medição

• Tensão: RMS linha a linha (L1-L2, L1-L3, L2-L3) e linha a neutro (L1-N, L2-N, L3-N)
• Corrente: medição RMS de corrente por fase
• Potência: potência ativa, reativa e aparente (por fase e total)
• Frequência: frequência da rede (50/60 Hz)
• Energia: energia ativa e reativa importada (consumida) e exportada (devolvida) com contagem cumulativa

Integração de sistema e flexibilidade de aplicação
O medidor oferece visualização local através de um ecrã LCD integrado e integração centralizada via RS485 com Modbus RTU. É adequado para ligação a PLCs, RTUs, sistemas SCADA e hosts para aquisição remota, análise de carga, auditorias energéticas e gestão automática de energia.

Parâmetros técnicos
Entrada - Tensão: Tensão (Un): 3*57.7/100…240/415 VAC
Intervalo de tensão de entrada: 0.8Un - 1.15Un
Entrada - Corrente: ligação direta: 0.25-5(80) A; Resistência a sobrecorrente: 30 Imax por 0,01 s
Frequência: 50 / 60 Hz
Ligação: Capacidade de conexão: 16 a 25 mm2
Ecrã: LCD com retroiluminação branca; Leitura máxima: 999999 kWh
Precisão: Energia ativa: Classe 1, Classe B
Saída - Comunicação: Interface: RS485; Protocolo: Modbus RTU
Pulso: Constante de pulso: 800 imp/kWh
Consumo: < 2 W / 10 VA
Resistência - Tensão AC: 4 kV / 1 min
Resistência - Pulso DC: 6 kV - 1.2 µs
Clima - Temperatura de operação: -25 °C ~ +55 °C; Temperatura de armazenamento: -40 °C ~ +70 °C
Humidade: ≤ 95% sem condensação, sem gases corrosivos
Altitude: ≤ 2000 m
Ambiente mecânico: M1
Ambiente electromagnético: E2

Características / Especificações técnicas

• Modelo/Série: SFM472 Series
• Aplicação: monitorização trifásica quatro fios (3P4W)
• Classificação de tensão: 3*57.7/100…240/415 VAC; faixa de operação 0.8Un - 1.15Un
• Classificação de corrente: direta 0.25-5(80) A; resistência a sobrecorrente 30 Imax por 0,01 s
• Frequência: 50/60 Hz
• Display: LCD com retroiluminação branca, leitura máxima 999999 kWh
• Precisão de energia: Energia ativa Classe 1 / Classe B
• Comunicação: RS485, Modbus RTU
• Constante de pulso: 800 imp/kWh
• Consumo: < 2 W / 10 VA
• Resistência eléctrica: AC 4 kV/1 min; Pulso DC 6 kV (1.2 µs)
• Temperatura de operação: -25 °C a +55 °C; Armazenamento: -40 °C a +70 °C
• Humidade: ≤ 95% sem condensação
• Altitude nominal: ≤ 2000 m
• Ambiente mecânico / electromagnético: M1 / E2
