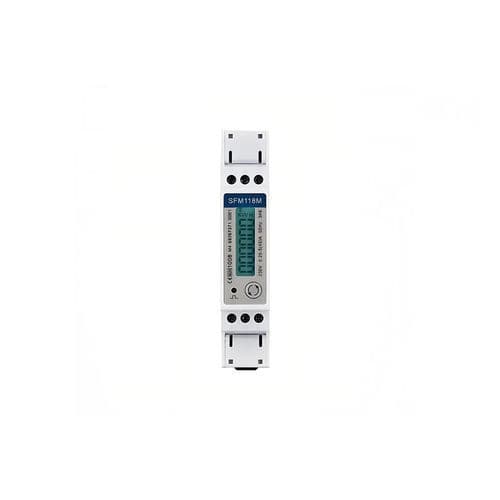

Medidor de energia elétrica monofásico SFM118

para trilho DINRS-485multifunções

Descrição técnica ampliada
A série SFM118 é um medidor multifunção monofásico para montagem em trilho DIN, concebido para integração em sistemas 1P2W. Fornece medições de alta precisão dos parâmetros elétricos essenciais para instalações residenciais, comerciais e industriais leves. O formato compacto e a comunicação RS485 (Modbus RTU) permitem a monitorização centralizada e a integração em sistemas de automação energética.

Parâmetros medidos

• Tensão RMS e corrente RMS
• Potência ativa, potência reativa e potência aparente
• Frequência da rede
• Energia ativa/reativa importada (consumida) e exportada (injetada)

Comunicação e monitorização
Interface RS485 com protocolo Modbus RTU para ligação a PLCs, sistemas de gestão de edifícios e software de monitorização energética. Permite aquisição remota de dados, análise de cargas, estatísticas de consumo e gestão automática de energia.

Ecrã e precisão
Ecrã LCD com retroiluminação branca. Leitura máxima 99999.9 kWh. Precisão de energia ativa: Classe 1 / Classe B.

Parâmetros técnicos

• Modelo/Série: SFM118 Series
• Tensão nominal (Un): 230 VAC; faixa: 176–276 VAC
• Corrente nominal (ligação direta): 0,25–5(45) A; resistência a sobrecorrentes curtas: 30 Imax durante 0,01 s
• Frequência: 50 Hz
• Capacidade de ligação: 0,5–10 mm²
• Ecrã: LCD com retroiluminação branca; leitura máx. 99999.9 kWh
• Precisão energia ativa: Classe 1 / Classe B
• Comunicação: RS485, Modbus RTU
• Constante de impulsos: 1000 imp/kWh
• Consumo de energia: < 2 W / 25 VA
• Tensão de resistência AC: 4 kV / 1 min
• Impulso DC: 6 kV (1,2 µs)
• Temperatura de funcionamento: -25 °C a +55 °C
• Temperatura de armazenamento: -40 °C a +70 °C
• Humidade: ≤ 95% (não condensante)
• Altitude: ≤ 2000 m
• Ambiente mecânico: M1
• Ambiente eletromagnético: E2
