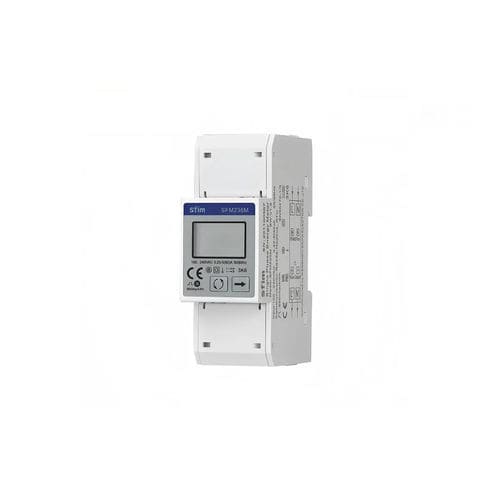

Medidor de energia elétrica monofásico SFM236

para trilho DINresidencialmultifunções

Visão geral do produto
O contador multifunção monofásico de trilho DIN da série SFM236 é um dispositivo compacto e de alta precisão projetado para sistemas 1P2W. Adequado para residências, comércios leves e pequenas aplicações industriais, fornece medições contínuas e exportação de dados para monitoramento e gestão de energia.

Capacidades principais de medição

• Tensão: tensão eficaz RMS (compatível com 100 V, 120 V, 220 V, 230 V, 240 V)
• Corrente: corrente eficaz RMS (conexão direta 0,25–5(80) A; suporta CT secundário 1 A / 5 A)
• Potência: potência ativa (P), reativa (Q) e aparente (S)
• Frequência: monitoramento da frequência da rede (50 Hz / 60 Hz)
• Energia: energia cumulativa de importação/exportação; suporta geração distribuída

Versatilidade operacional e integração de sistema
O contador possui display LCD com retroiluminação branca para leituras locais e integração remota via RS485 (Modbus RTU). Compatível com PLCs, RTUs e sistemas de gestão de energia para registro de dados, análise de tendências e controlo centralizado.

Parâmetros técnicos
Entrada - Tensão: Un = 100...240 VAC; faixa de operação 0,8Un–1,15Un. Corrente: direto 0,25–5(80) A; resistência a sobrecorrente 301 máx por 0,01 s; suporte CT 1 A / 5 A. Frequência: 50/60 Hz. Capacidade de ligação: 16–25 mm². Visor: LCD com retroiluminação branca; leitura máxima 999999 kWh. Precisão: energia ativa Classe 1 / Classe B. Saída - Comunicação: RS485, Modbus RTU. Pulso: 800 imp/kWh. Consumo: < 2W / 10 VA. Resistência: AC 4 kV / 1 min; impulso DC 6 kV (1,2 µs). Ambiental: Temperatura de funcionamento -25 °C a +55 °C; armazenamento -40 °C a +70 °C; humidade ≤ 95% sem condensação; altitude ≤ 2000 m. Mecânico/EMC: ambiente mecânico M1; ambiente eletromagnético E2.

Características / especificações técnicas

• Modelo/Série: SFM236 series
• Tensão nominal: 100...240 VAC (0,8Un–1,15Un)
• Corrente nominal: 0,25–5(80) A (direto); suporta CT secundário 1 A / 5 A
• Frequência: 50/60 Hz
• Visor: LCD com retroiluminação branca; leitura máxima 999999 kWh
• Comunicação: RS485, Modbus RTU
• Constante de pulso: 800 imp/kWh
• Consumo: < 2W / 10 VA
• Temperatura de operação: -25 °C a +55 °C; Armazenamento: -40 °C a +70 °C
• Resistência: AC 4 kV/1 min; impulso DC 6 kV (1,2 µs)
• Capacidade de ligação: 16–25 mm²
