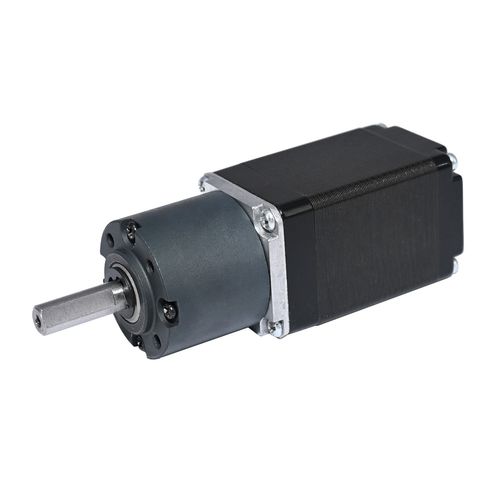

Motor passo a passo de engrenagem planetária híbrida
Motor de passo de engrenagem planetária Nema 11 com relação de redução inteira
Modelo: 28JMDS50K/28STH
Especificações técnicas e dimensões personalizadas estão disponíveis mediante solicitação.
caixa de engrenagens planetárias de 28 mm
Faixa de carga admissível: 1.5N.m~5.0N.m
Características
Tipo de motor : Motor de passo quadrado híbrido Nema11
Tipo de caixa de velocidades : Planetária
Fase : 2
Ângulo de passo : 1.8º
Precisão do ângulo de passo : ±5% (passo completo, sem carga)
Relação de transmissão : 1:3.71 ~1:369
Faixa de carga admissível: 1.2N.m ~ 4N.m para o ciclo de trabalho S1
Aumento de temperatura : 80℃ Max. (corrente nominal, 2 fases ligadas)
Temperatura ambiente: -20℃ ~+50℃
Resistência de isolamento: 100MΩ min., 500V DC
Resistência dielétrica: 500V AC por um minuto
Classificação IP: até IP68
Descrição
Motor passo a passo de engrenagem planetária
1.o motor de passo quadrado híbrido de binário elevado de tamanho 8º 28mm está equipado com uma caixa de engrenagens planetárias de rolamento de esferas de 28mm
Opções
Material e dimensões especiais do eixo
Design personalizado; produtos OEM disponíveis
O codificador magnético/ótico com até 3 canais fornece feedback para o seu controlo preciso da velocidade e posicionamento do motor.
Características
Inércia reduzida, alta precisão, alta estabilidade, funcionamento suave, baixo ruído
Binário vantajoso com requisitos mínimos de espaço
Adequado para funcionamento contínuo e intermitente
Pode ser instalado em qualquer posição de montagem
Aplicações típicas
Sistema de impressão
Equipamento bancário: ATM
Sistema de cobrança de tarifas de metro
Indústria de instrumentos científicos: instrumentos ópticos
Indústria médica: analisador de hematologia, analisador bioquímico, analisador de células sanguíneas, equipamento de digitalização, etc.
Indústria de equipamentos de comunicação: televisão móvel por satélite
Indústria de automação industrial: equipamento de teste de semicondutores, máquina de enrolamento, máquina de decapagem
---
