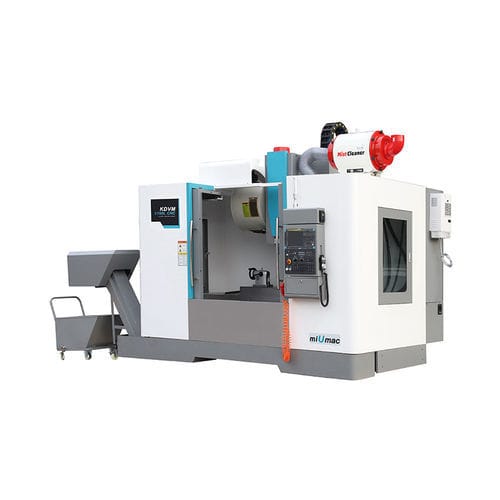

Centro de usinagem CNC de 3 eixos KDVM1160L

verticalBT 4024 ferramentas

1. A fundição é feita de areia aglomerada com resina, após envelhecimento natural e processo de envelhecimento duas vezes artificial, garantindo uma boa precisão e estabilidade. 2. Base ampla, design de coluna reforçado e formas lineares de precisão para XNYIZ garantem o bom desempenho e estabilidade de precisão das máquinas, são adequados para maquinação de desbaste e acabamento. Artigo - Unit - KDVM1160L Viajar Curso do eixo X - mm - 1100 Curso do eixo Y - mm - 600 Curso do eixo Z - mm - 600 Distância da linha central do fuso à superfície do carril-guia da coluna - mm - 650 Distância da ponta do fuso à superfície da mesa de trabalho - mm - 120-720 Mesa de trabalho Tamanho da mesa - mm - 1200×600  Ranhura T (largura x número x espaçamento) - mm - 18×5×100 Máx. carga de mesa - kg - 800 Sistema de fuso Conicidade e diâmetro do fuso. -   - BT40/Φ150 Velocidade do fuso - rpm - 8000 Potência do motor do fuso - kW - 11/15 Sistema de alimentação Velocidade de movimento rápido do eixo X/Y - m/min - 36/36 Velocidade de movimento rápido do eixo Z - m/min - 30 Binário do motor do eixo X/Y/Z - Nm - 20/20/20 Guia linear de rolo X - mm - 45 Guia linear de rolo Y/Z - mm - 45 Precisão de posicionamento X/Y/Z - mm - ≤0.008/0.006/0.006 Precisão de posicionamento de repetição X/Y/Z - mm - ≤0.005/0.004/0.004 Sistema de troca de ferramentas Capacidade do magazine de ferramentas - pcs - 24 Máx. ferramenta Diâmetro. (espaço adjacente/adjacente) - mm - Ф78/Ф120 Máx. peso da ferramenta - kg - 8 Máx. comprimento da ferramenta - mm - 300 Tempo de troca de ferramenta (T-T) - Sec. - 2 Outros Método de descarga do fuso -   - pneumático Modo de ligação do motor do eixo X/Y/Z -   - tipo direto Dimensões totais (CxLxA) -   - 3200x2300x2700 (sem transportador de aparas) Peso da máquina - t - 6.5
