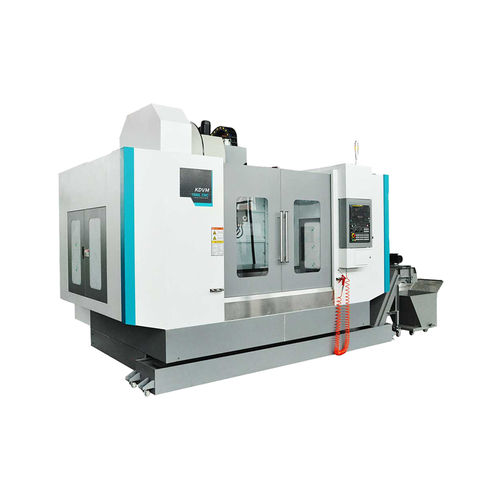

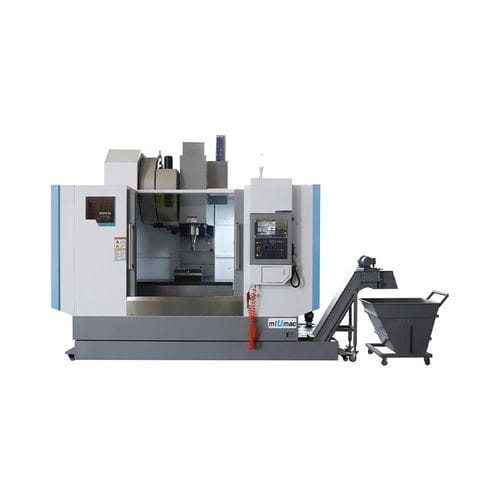

Centro de usinagem CNC de 3 eixos KDVM1580L

verticalBT 5024 ferramentas

Centro de maquinacao vertical CNC A fundição é feita de areia aglomerada com resina, após envelhecimento natural e processo de envelhecimento duas vezes artificial, garantindo uma boa precisão e estabilidade. Artigo - Unit - KDVM1580L   Curso do eixo X - mm - 1500 Curso do eixo Y - mm - 800 Curso do eixo Z - mm - 700 Distância da linha central do fuso à superfície do carril-guia da coluna - mm - 950 Distância da ponta do fuso à superfície da mesa de trabalho - mm - 180-880   Tamanho da mesa - mm - 1700×800  Ranhura T (largura x número x espaçamento) - mm - 22×5×150  Máx. carga de mesa - kg - 1500   Conicidade e diâmetro do fuso. -   - BT50/Φ155 Velocidade do fuso - rpm - 6000 Potência do motor do fuso - kW - 15/18.5   Velocidade de movimento rápido do eixo X/Y/Z - m/min - 20/20/20 Binário do motor do eixo X/Y/Z - Nm - 27/27/27 Guia linear de rolo X - mm - 55 Guia linear de rolo Y - mm - 45 Guia linear de rolo Z - mm - 55 Precisão de posicionamento X/Y/Z - mm - ≤0.001/0.008/0.008 Precisão de posicionamento de repetição X/Y/Z - mm - ≤0.008/0.006/0.006   Capacidade do magazine de ferramentas - pcs - 24 Máx. ferramenta Diâmetro. (espaço adjacente/adjacente) - mm - Ф112/Ф200 Máx. peso da ferramenta - kg - 18 Máx. comprimento da ferramenta - mm - 300 Tempo de troca de ferramenta (T-T) - Sec. - 4   Método de descarga do fuso -   - pneumático Modo de ligação do motor do eixo X/Y/Z -   - tipo direto Dimensões totais (CxLxA) -   - 3850x2770x2835 (sem transportador de aparas) Peso da máquina - t - 13 Sistema CNC -   - FANUC 0i MF（5）
