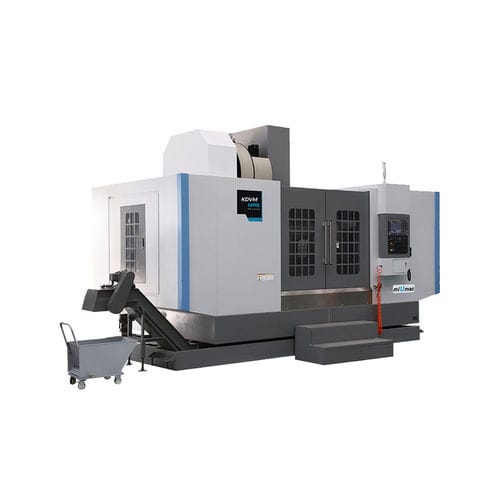

Centro de usinagem CNC de 3 eixos KDVM1690L

verticalBT 5024 ferramentas

Centro de maquinacao vertical CNC Artigo - Unit - KDVM1690L Viajar -   -   Curso do eixo X - mm - 1600 Curso do eixo Y - mm - 900 Curso do eixo Z - mm - 700 Distância da linha central do fuso à superfície do carril-guia da coluna - mm - 1000 Distância da ponta do fuso à superfície da mesa de trabalho - mm - 150-850 Mesa de trabalho -   -   Tamanho da mesa - mm - 2000×900  Ranhura T (largura x número x espaçamento) - mm - 22×5×165  Máx. carga de mesa - kg - 1900 Sistema de fuso -   -   Conicidade e diâmetro do fuso. -   - BT50/Φ190 Velocidade do fuso - rpm - 6000 Potência do motor do fuso - kW - 15/18.5 Sistema de alimentação -   -   Velocidade de movimento rápido do eixo X/Y/Z - m/min - 20/20/20 Binário do motor do eixo X/Y/Z - Nm - 36/36/36 Guia linear de rolo X - mm - 55 Guia linear de rolo Y - mm - 45 Guia linear de rolo Z - mm - 55 Precisão de posicionamento X/Y/Z - mm - ≤0.02/0.01/0.01 Precisão de posicionamento de repetição X/Y/Z - mm - ≤0.012/0.008/0.008 Sistema de troca de ferramentas -   -   Capacidade do magazine de ferramentas - pcs - 24 Máx. ferramenta Diâmetro. (espaço adjacente/adjacente) - mm - Ф112/Ф200 Máx. peso da ferramenta - kg - 18 Máx. comprimento da ferramenta - mm - 300 Tempo de troca de ferramenta (T-T) - Sec. - 4 Outros -   -   Método de descarga do fuso -   - pneumático Modo de ligação do motor do eixo X/Y/Z -   - tipo direto Dimensões totais (CxLxA) -   - 4640x3450x3100 (sem transportador de aparas) Peso da máquina - t - 15.5 Sistema CNC -   - FANUC 0i MF（5）
