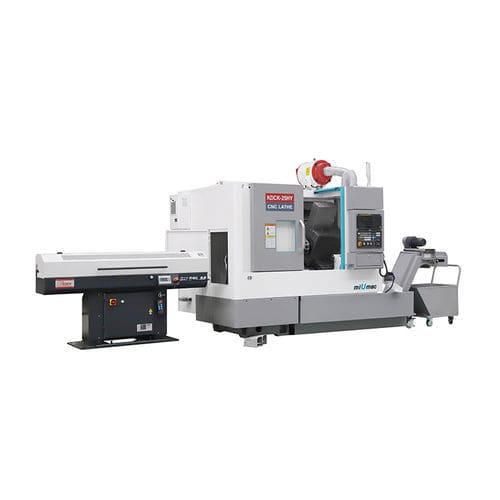

Torno CNC KDCK-25HY

de 3 eixosde barramento inclinado12 ferramentas

1. A máquina adota um sistema CNC com função completa e alta fiabilidade. O projeto da máquina adota métodos de integração mecânica, eletrónica e hidráulica com uma estrutura compacta. 2. Estrutura plana e deslizante inclinada, com elevada rigidez e remoção fluente de aparas. 3. Os eixos X e Z adotam uma guia linear de precisão sem folga para resultar em elevada rigidez e precisão. Artigo - Unidade - KDCK-25HY Processamento -   -   Máx. balanço Dia. sobre a cama - mm - Ø500  Diâmetro máximo de corte para peças de disco - mm - Ø260  Max a cortar Dia. para peças de eixo - mm - Ø250  Máx. comprimento de corte para as peças do veio - mm - 320 Fuso -   -   Furo do fuso - mm - Ø62  Nariz do fuso - mm - Estação reta Ø170 Velocidade do fuso - rpm - 3000 Viajar -   -   Máx.travel do eixo x - mm - 160 Máx. curso do eixo Z - mm - 390 Máx. curso do eixo Y - mm - ±30 Alimentar -   -   Avanço rápido para o eixo X - m/min - 15 Avanço rápido para o eixo Z - m/min - 20 Avanço rápido para o eixo Y - mm - 5 libertar -   -   Estações de postagem de ferramentas - pcs - 12 Fora do Dia. Haste da ferramenta de corte - mm - 20×20  Diâmetro interior máximo. haste da ferramenta de corte - mm - Ø25  Contraponto -   -   Manga do cabeçote móvel Dia. - mm - Ø63  Curso da manga do cabeçote móvel - mm - 115 Conicidade do furo da manga do cabeçote móvel -   - MT.No.4 Outros -   -   Potência do motor principal - kW - 7.5/11  Estrutura da cama -   - Cama inclinada de 30° Min. entrada - mm - 0.001 Repetibilidade - mm - ≤0.006 Chuck Ele. - inch - 8 Dimensões totais (C×LxA) - mm - 2000×1700×1880 Peso líquido - kg - 3800
