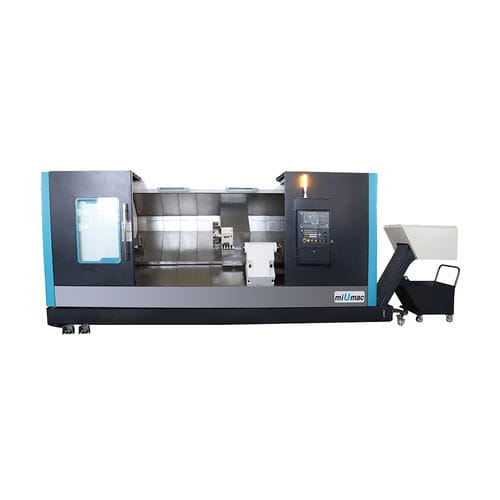

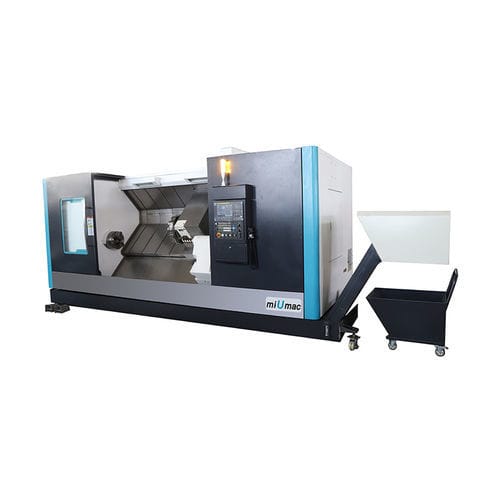

Torno CNC KDCL-35H

de 3 eixosde barramento inclinadoA2-11

Artigo - Unidade - KDCL-35H Viajar -   -   Diâmetro máximo de oscilação. sobre a cama - mm - Ø750 Diâmetro máximo de corte. para peças de disco - mm - Ø630 Diâmetro máximo de corte. para peças de eixo - mm - Ø450 Comprimento máximo de corte (da face final do mandril ao centro) - mm - 1000/2000/3000 Distância do centro do fuso ao solo - mm - 1150 Máx.travel para o eixo X - mm - -30~325 Máx.travel para o eixo Z - mm - 1100/2100/3100 Fuso -   -   Nariz do fuso -   - A₂-11 Furo do fuso - mm - Ø105 Chuck Ele. - mm - Ø380 Rolamento do veio Diâmetro. (dianteiro/traseiro) - mm - Ø160/Ø150 Máx. velocidade do fuso - rpm - 1600 Potência do motor do fuso - kW - 26/22 Alimentar -   -   Alimentação rápida do eixo X/Z - m/min - 16/14 Potência do servomotor do eixo X/Z - kW - 4/4 Vão do carril-guia da cama (eixo Z) - mm - 510 Extensão do carril-guia da sela (eixo X) - mm - 376 Vão do carril do cabeçote móvel - mm - 354 libertar -   -   Estações de postagem de ferramentas -   - 12 Método de seleção de ferramentas -   - Escolha nas proximidades Diâmetro Externo. haste da ferramenta de corte - mm - 32×32 Diâmetro interior máximo. haste da ferramenta de corte - mm - Ø50 Potência do motor de acionamento da ferramenta rotativa - kW - 7.5/5.5 Máx. velocidade de rotação da ferramenta rotativa - rpm - 4000 Manga de ferramenta rotativa - mm - ER40 (Ø4-Ø20,22,25) Contraponto -   -   Manga do cabeçote móvel Dia. - mm - Ø120 Curso da manga do cabeçote móvel - mm - 200 Conicidade do furo da manga do cabeçote móvel -   - MT NO.6 Curso do cabeçote móvel (eixo W) - mm - 800/1800/2800 Precisão -   -   Precisão de posicionamento do eixo X - mm - ≤0.008 Precisão de posicionamento do eixo Z - mm - ≦0.016 Precisão de posicionamento do eixo C - Sec. - ≦50 Precisão de posicionamento repetido do eixo X - mm - ≦±0.002
