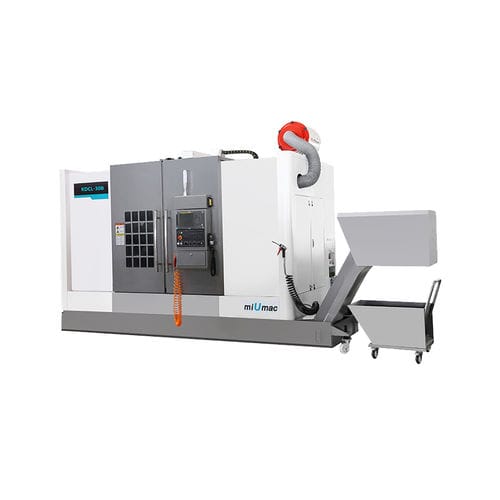

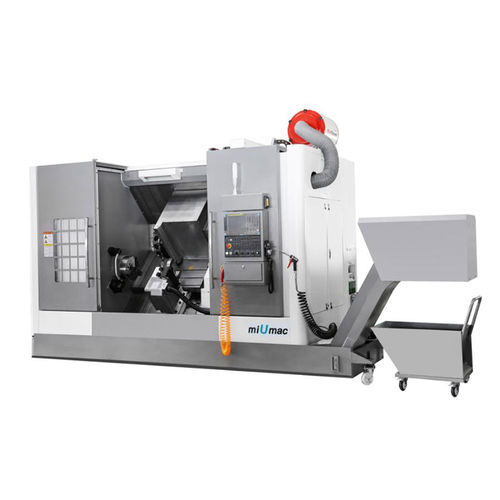

Torno CNC KDCL-30B

de 2 eixosde barramento inclinadoA2-11

Artigo - Unidade - KDCL-30B Trote -   -   Diâmetro máximo de oscilação. sobre a cama - mm - Ø600 Diâmetro máximo de corte. para peças de disco - mm - Ø500 Diâmetro máximo de corte. para peças de eixo - mm - Ø320 Comprimento máximo de corte (face da extremidade do mandril até ao ponto morto) - mm - 1000 Distância do centro do fuso ao solo - mm - 1150 Máx.travel para o eixo X - mm - 270 Máx.travel para o eixo Z - mm - 1060 Fuso -   -   Nariz do fuso -   - A₂-11 Furo do fuso - mm - Ø105 Modo de acionamento do fuso -   - transmissão por correia Máx. velocidade do fuso - rpm - 1600 Potência do motor do fuso - kW - 22 Extremidade frontal do eixo Diâmetro. - mm - Ø160 Mandril hidráulico Dia. - inch -   Alimentar -   -   Alimentação rápida do eixo X/Z - m/min - 16/12 Potência do servomotor do eixo X/Z - kW - 3.1/3.1 libertar -   -   Estações de postagem de ferramentas - pcs - 12 Fora do Dia. Haste da ferramenta de corte - mm - 32×32 Diâmetro interior máximo. haste da ferramenta de corte - mm - Ø50 Potência do motor da ferramenta motorizada - kW - - Máx. velocidade da ferramenta Live - rpm - - Contraponto -   -   Manga do cabeçote móvel Dia. - mm - Ø100 Curso da manga do cabeçote móvel - mm - 200 Conicidade do furo da manga do cabeçote móvel -   - MT NO.6 Outros -   -   Estrutura da cama -   - Cama inclinada 45° Capacidade total de energia - kVA - 40 Potência da bomba de refrigeração - W - 750 Capacidade da bomba de lubrificação - L - 1.8 Dimensões totais （C×L×A） - mm - 5600×1900×2150  Peso líquido - kg - 8000 Precisão - mm - IT5~6 Excentricidade radial do furo cónico do fuso - mm - ≤0.003  Precisão de posicionamento do eixo X - mm - ≦0.008 Precisão de posicionamento do eixo Z - mm - ≦0.016 Precisão de posicionamento repetido do eixo X - mm - ≦0.005 Precisão de posicionamento repetido do eixo Z - mm - ≦0.010
