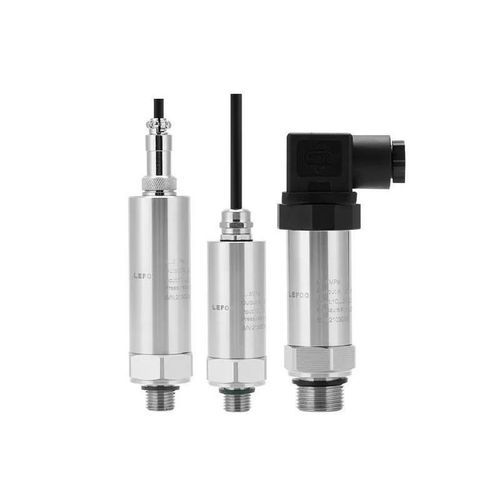

Transmissor de pressão relativa LFT3100

absolutapiezorresistivo4–20 mA

Descrição
O transmissor integrado de temperatura e pressão LFT3100 combina um sensor de pressão piezorresistivo avançado com uma sonda de temperatura PT-100 e converte os sinais em saídas padrão através de um circuito de condicionamento dedicado. Apresenta compensação digital de temperatura, ampla faixa de operação e várias opções de saída. Adequado para monitoramento de pressão e temperatura em tratamento de água e processamento de alimentos.

Características principais

• Núcleo sensor de silício por difusão preenchido com óleo para alta precisão e grande capacidade de sobrecarga.
• Saídas duplas de temperatura e pressão em carcaça compacta para economia de espaço.
• Suporta comunicação Modbus-485 (versão inteligente).
• Elementos sensíveis de temperatura e pressão embalados juntos para medir mais próximo à temperatura do meio.

Especificação (tabela)
Faixa de medição: 0 ~ 10 kPa .. 70 MPa
Faixa de temperatura (PT-100): -20 ~ 100 °C
Pressão de sobrecarga: 1,5 × pressão nominal
Precisão: Pressão ±0,5% F.S; Temperatura ±2% F.S
Estabilidade: <0,5% F.S/ano
Temperatura de trabalho: -20 ~ 85 °C
Temperatura de armazenamento: -40 ~ 100 °C
Meio medido: Gás ou líquido compatível com aço inox 304/316L, FKM ou NBR
Opções elétricas: 2 fios / 3 fios / 4 fios
Sinais de saída: 4–20 mA / 0,5–4,5 V / RS-485 (Modbus para versão inteligente)
Alimentação: 10–30 VDC / 4,75–5,25 VDC / 10–30 VDC
Conexões elétricas: DIN43650A (Big Hirschmann), tomada M12 à prova d'água, conector GX12 (3/4 núcleos), conector M12 4 núcleos
Proteção da caixa: IP54, IP65
Conexões de pressão: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
Tipo de pressão: Manométrica (G) / Absoluta (A)
Certificações: Ex-proof type E, RoHS, CE

Especificações técnicas

• Modelo: LFT3100
• Faixa de medição: 0 ~ 10 kPa .. 70 MPa (conforme variante)
• Detecção de temperatura: PT-100, -20 ~ 100 °C
• Capacidade de sobrecarga: 1,5× pressão nominal
• Precisão de pressão: ±0,5% F.S (linearidade, repetibilidade, histerese combinadas a 25 °C)
• Precisão de temperatura: ±2% F.S
• Estabilidade: <0,5% F.S/ano
• Temperatura de operação: -20 ~ 85 °C
• Temperatura de armazenamento: -40 ~ 100 °C
• Meios compatíveis: Gases ou líquidos compatíveis com 304/316L, FKM ou NBR
• Configurações elétricas: 2 fios / 3 fios / 4 fios
• Saídas disponíveis: 4–20 mA, 0,5–4,5 V, RS-485 (Modbus na versão inteligente)
• Opções de alimentação: 10–30 VDC (2/4 fios), 4,75–5,25 VDC (3 fios saída tensão)
• Conectores elétricos: DIN43650A, M12, GX12, M12 4 núcleos
• Proteção IP: IP54 ou IP65
• Racores de pressão: G1/4, M12×1, M10×1, NPT1/4, G1/2, M20×1,5, etc.
• Formas de pressão: Manométrica (G) ou Absoluta (A)
• Certificações: Ex-proof type E, RoHS, CE
