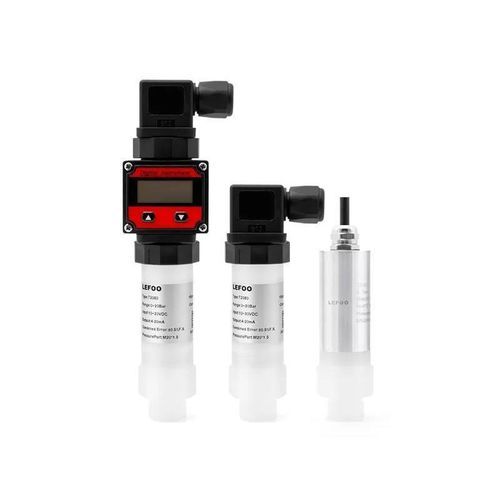

Transmissor de pressão relativa LFT2080

piezorresistivocerâmico4–20 mA

Descrição do produto
O transmissor de pressão anticorrosão LFT2080 integra um elemento sensor piezoresistivo cerâmico com elevada capacidade de sobrecarga e materiais molhados resistentes à corrosão (1Cr18Ni9Ti, PVDF, fluoroelastómero, borracha de perfluoroéter). Utiliza compensação digital ASIC para fornecer sinais de pressão estáveis e repetíveis em meios agressivos e aplicações sanitárias, como desinfecção de água, sistemas de cloração, processos químicos, equipamentos de baterias, higiene alimentar e instalações médicas.

Aplicações principais

• Tratamento de água e sistemas de cloração
• Linhas de processo químico com ácidos ou álcalis fortes
• Equipamentos de fabrico e ensaio de baterias
• Monitorização de pressão na indústria alimentar e setores médico/farmacêutico

Características

• Núcleo piezoresistivo cerâmico compatível com meios corrosivos
• Compensação digital ASIC para estabilidade de saída e controlo de deriva
• Formato compacto com elevada precisão de medição
• Versões 2 fios (4–20 mA) e 3 fios (tensão) disponíveis
• Grau de proteção IP65 e múltiplas opções de ligação elétrica/pressão

Especificações

• Modelo: LFT2080
• Marca: LEFOO
• Faixa de pressão: -100 kPa a 2 MPa (selecionável)
• Precisão: ±0,5% F.S ou ±1% F.S (medido a 25 °C; inclui linearidade, repetibilidade e histerese)
• Capacidade de sobrecarga: 1,5× pressão nominal; Pressão de ruptura: 2× pressão nominal
• Sinais de saída: 4–20 mA (2 fios); 0,5–4,5 V, 0–5 V, 0–10 V (3 fios)
• Alimentação: 4,75–5,25 VDC / 8–36 VDC / 12–36 VDC (dependendo da saída)
• Ligação elétrica: DIN43650A (Big Hirschmann) ou saída de cabo M12 estanque
• Proteção de entrada: IP65
• Conexões de pressão: G1/2, M20×1.5
• Materiais em contacto: 1Cr18Ni9Ti, PVDF, fluoroelastómero, borracha de perfluoroéter
• Tipo de pressão: Pressão manométrica (G)
• Certificação: RoHS

Dimensões e montagem
Desenho de dimensões e instruções de montagem fornecidos como referência para instalação; consultar folha técnica para pinout elétrico e torques de aperto.
