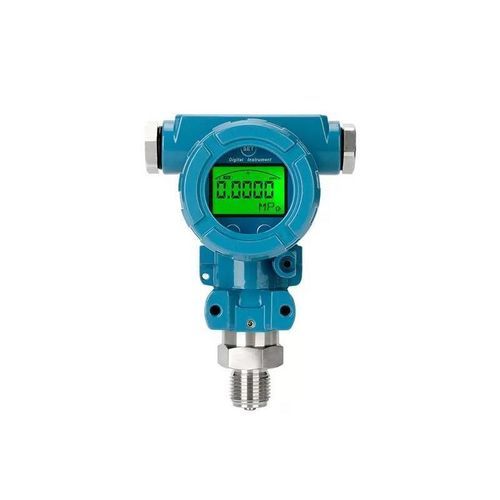

Transmissor de pressão relativa LFT6200

absolutapiezorresistivo4–20 mA

Visão geral
O LFT6200 é um transmissor de pressão isolado e à prova de explosão para medição de pressão de gás e líquido em aplicações industriais (água, óleo, meios ligeiramente corrosivos). Apresenta cabeça de pressão em aço inox 304, elemento sensor de qualidade e circuito V/I dedicado para fácil calibração de zero e escala. Está certificado Exd IIc T6 Gb e dispõe de várias opções elétricas e de ligação de pressão.

Características

• Construção à prova de explosão Exd IIc T6 Gb.
• Cabeça de pressão em aço inox 304 (opção 316L compatível).
• Faixas de pressão selecionáveis de -100 kPa até 60 MPa.
• Sinais de saída: 4–20 mA, 4–20 mA + HART, 0–10 VDC, RS-485.
• Exibição configurável em tempo real e várias ligações de pressão (M20×1.5, G1/2).
• Grau de proteção IP67 com saída de cabo estanque.

Especificação
Faixa de pressão: -100 kPa ... 0/10 kPa ... 60 MPa. Capacidade de sobrepressão: 1,5× a pressão nominal. Precisão (medida a 25 ℃): ±1,0% F.S; ±0,5% F.S; ±0,25% F.S (dependendo da faixa). Estabilidade: <0,5% F.S por ano. Temperatura de operação: -20 a 80 ℃. Temperatura de armazenamento: -40 a 100 ℃. Meio medido: gás ou líquido compatível com aço inox 304 ou 316L, FKM (borracha de flúor) ou NBR (borracha nitrílica). Configuração elétrica: 2 fios / 3 fios / 4 fios. Sinais de saída: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485. Alimentação: 10–30 VDC / 14–36 VDC / 10–36 VDC (consoante o cabo/saída). Isolamento: >100 MΩ @ 500 VDC. Rigidez dielétrica: 500 VAC @ 60 s. Tipo de pressão: Manométrica (G) / Absoluta (A). Ligação de pressão: M20×1.5, G1/2. ① Medido a 25 ℃ com precisão combinada de linearidade, repetibilidade e histerese.

Características / Especificações técnicas

• Modelo: LFT6200
• Grau à prova de explosão: Exd IIc T6 Gb
• Material da cabeça de pressão: aço inox 304 (compatível 316L)
• Faixas de pressão: -100 kPa a 60 MPa (faixas selecionáveis)
• Opções de precisão: ±0,25% F.S / ±0,5% F.S / ±1,0% F.S
• Sinais de saída: 4–20 mA; 4–20 mA + HART; 0–10 VDC; RS-485
• Alimentação: 10–36 VDC (dependendo da configuração)
• Grau de proteção: IP67
• Ligação elétrica: saída de cabo estanque
• Conexões de pressão: M20×1.5; G1/2
