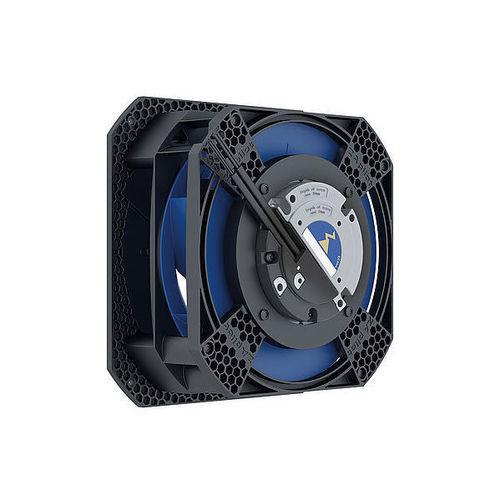

Ventilador centrífugo ZApilot

de motor ECem compósitoindustrial

Visão geral
O sistema de ventilação ZApilot orienta os padrões de fluxo de ar para converter pressão dinâmica em pressão estática através de pás guia integradas e um difusor fixo. O conceito modular destina-se à instalação compacta em aplicações de clientes e oferece até 10% mais eficiência em comparação com os padrões do mercado, mantendo níveis sonoros muito baixos.

Especificações do produto
Módulos de ventilador com alimentação de ar integrada para instalação horizontal e vertical. Os módulos contêm o impulsor ZAvblue livre com 7 pás curvadas para trás, em diâmetros de 175 mm a 250 mm. Impulsor fabricado em material compósito de alto desempenho. Vazão livre aproximada 1.600 m³/h; aumento máximo de pressão estática até 1.000 Pa possível.

Propriedades e características

• Pás guia integradas para reduzir a turbulência e difusor vertical para ampliar a seção de fluxo
• Conversão de pressão dinâmica em pressão estática permitindo até 10% mais eficiência face aos padrões
• Bocal de entrada integrado com opção de fixar grelha de proteção no lado de sucção
• Módulos compactos para instalações sob medida do cliente, manuseio plug-and-play
• Funcionamento muito silencioso

Conceitos de motor

• Motores de rotor externo
• Tecnologia ECblue: controlador integrado adaptado ao ventilador

Especificações técnicas

• Série / nome do produto: ZApilot
• Impulsor: ZAvblue, impulsor livre com 7 pás curvadas para trás
• Diâmetro do impulsor: 175–250 mm
• Material do impulsor: material compósito de alto desempenho
• Vazão (sopro livre): aprox. 1.600 m³/h
• Aumento máximo de pressão estática: até 1.000 Pa
• Alimentação de ar: módulos para alimentação horizontal e vertical
• Componentes integrados: pás guia, difusor vertical, bocal de entrada integrado
• Eficiência: até 10% superior aos padrões do mercado (conversão dinâmica→estática)
• Tecnologia de motor: motores de rotor externo, ECblue com controlador integrado
• Instalação / manuseio: módulos compactos para aplicações do cliente, opção de grelha de proteção no lado de sucção, plug-and-play
• Acústica: funcionamento muito silencioso
