Ventilador centrífugo ZAbluefin

dutadode motor assíncronocom motor sem escovas

Visão geral ZAbluefin é um impulsor centrífugo de nova geração concebido para aplicações industriais e HVAC que exigem alta eficiência e baixo ruído. Disponível em ZAmid® (compósito de alto desempenho), alumínio e aço, integra uma geometria de palhetas biomimética 3D, borda de ataque biomimética e borda de saída em V serrilhada para otimizar o escoamento e reduzir a radiação sonora.

Principais características ZAbluefin é um impulsor centrífugo livre com cinco pás curvadas para trás. Proporciona melhoria da eficiência do sistema (até +7% face a designs anteriores), redução da potência sonora e radiação sonora difusa. Ampla gama de tamanhos e conceitos de motor. Versões com certificação ATEX / IECEx disponíveis para atmosferas potencialmente explosivas.

Projeto e acústica Perfis 3D biomiméticos, geometria torsionada das pás e superfície corrugada promovem melhor uniformidade do escoamento e radiação sonora difusa, reduzindo o ruído percebido em instalações canalizadas e de descarga livre.

Versões

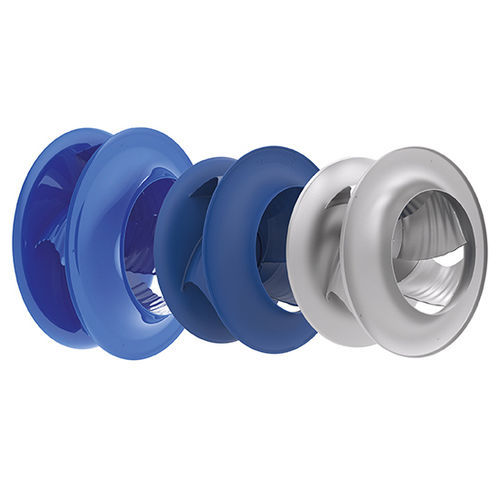

• ZAbluefin em ZAmid® — impulsor em compósito de alto desempenho que combina material avançado e conceito de pás para máxima eficiência e redução da potência sonora.
• ZAbluefin em alumínio — impulsor em alumínio adequado a aplicações com requisitos de higiene ou proteção contra incêndio, com boa eficiência e acústica favorável.
• ZAbluefin em aço — impulsor em chapa de aço com revestimento em pó, disponível em grandes diâmetros para caudais elevados.

Conceitos de motor

• Motores de rotor externo: ECblue (classe de eficiência energética IE5)
• Motores de rotor interno: PMblue (motor de ímã permanente com controlador integrado), tecnologia AC (IE3 / IE4), AMblue (motor assíncrono com controlador integrado)

Aplicações Adequado a HVAC (UTAs), centros de dados, refrigeração de equipamentos, compressores, ventilação de contentores, aplicações marítimas e sistemas eólicos onde são exigidos alta eficiência e baixo ruído.

Versões à prova de explosão Existem variantes ZAbluefin para atmosferas potencialmente explosivas (ATEX / IECEx). Características incluem revestimento em pó eletricamente condutor (preto RAL 9005), disponibilidade como módulo ER (posição de instalação H apenas), classes de temperatura e grupo de equipamento específicos, aprovações para Zona 1/2 e proteções motor Ex db / Ex db eb. Classificações típicas: classe de temperatura T4, grupo de equipamento IIB, EPL Gb / Gc; limites de temperatura conforme certificação.

Características / especificações técnicas

• Tipo de impulsor: impulsor centrífugo livre, 5 pás curvadas para trás
• Características das pás: perfilado 3D biomimético, geometria torsionada, borda de ataque biomimética, borda de saída em V serrilhada, superfície corrugada para radiação sonora difusa
• Materiais/versões: ZAmid® compósito, alumínio, chapa de aço (revestimento em pó)
• Tamanhos (ZAmid®): 250–560 mm
• Tamanhos (alumínio): 315–630 mm
• Tamanhos (aço): 250–1.120 mm
• Vazão (ZAmid®): até 19.000 m3/h descarga livre
• Pressão estática máx. (ZAmid®): até 1.800 Pa
• Vazão (alumínio): até 20.000 m3/h descarga livre
• Pressão estática máx. (alumínio): até 2.000 Pa
• Vazão (aço): até 80.000 m3/h descarga livre
• Pressão estática máx. (aço): até 2.100 Pa
• Tamanhos antidéflagrantes: 12 tamanhos de 280–1.000 mm
• Especificações antidéflagrantes: opções ZAmotpremium & ZAmotbasic; revestimento em pó eletricamente condutor (preto RAL 9005); versão ER apenas (posição H); classe de temperatura T4; grupo de equipamento IIB; EPL: Gb / Gc; Zona 1 / 2; proteções motor Ex db / Ex db eb; proteção do ventilador Ex h; faixas de temperatura ambiente conforme configuração (ex. -20 a +40 / +60 °C); temperatura admissível do impulsor até +80 °C; aprovações: ATEX, IECEx
• Tecnologias de motor disponíveis: ECblue (IE5), PMblue, AC IE3/IE4, AMblue
• Equipamento opcional: bocal de entrada com dispositivo de medição de caudal; unidade de ventilação compacta GR; módulo de desempenho ZApilotXL; grade ZAflow e outros componentes de sistema
• Aplicações típicas: HVAC (UTAs), centros de dados, refrigeração de dispositivos, compressores, ventilação de contentores, marítimo, energia eólica e outras aplicações industriais/processos
