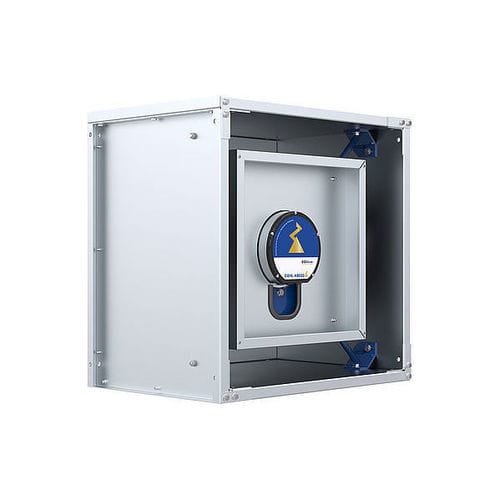

Ventilador centrífugo WR series

dutadode circulação de arcom motor elétrico

Visão geral
O ZAcube é um sistema modular de módulos de ventiladores empilháveis com Premium Optimizer integrado, concebido para formação de configurações de ventiladores em várias formas e tamanhos. Os módulos são autoportantes e podem ser empilhados até cinco níveis. A montagem manual é facilitada por parafusos de ligação padrão e dispositivos de conexão simples. Superfícies lisas e sem arestas afiadas permitem limpeza fácil. O design adapta-se a dimensões de filtros comuns e é eficiente em espaço e custo para planeamento.

Especificação do produto
Sistema de módulos de ventilador empilháveis com Premium Optimizer integrado para melhorar o padrão de fluxo na saída do módulo e reduzir emissões acústicas. Os módulos contêm rodas ZAbluefin de rolamento livre para alta eficiência do sistema ou rodas Cpro para desempenho máximo em diâmetros de rotor de 315 a 560 mm. Impelidores em material composto ZAmid de alto desempenho. Vazão volumétrica (descarga livre) até aproximadamente 17.500 m³/h; aumento máximo de pressão estática até 2.100 Pa. Os módulos são projetados para fácil manuseio e criação de configurações de alimentação de ar horizontal em equipamentos RLT ou para retrofit em equipamentos mais antigos.

Propriedades e características especiais
O Premium Optimizer integrado melhora o padrão de fluxo na saída do módulo, aumentando o desempenho de ventilação e reduzindo o ruído. Fornece um fluxo homogêneo aos componentes a jusante, permitindo reduzir a distância entre o ventilador e esses componentes. O design do módulo possibilita montagem rápida e simples das configurações de ventilador. Os módulos podem ser empilhados até cinco níveis e operados em paralelo. Superfícies lisas e ausência de arestas afiadas, juntamente com um sistema de clique no Premium Optimizer, proporcionam excelente acessibilidade para limpeza e atendem a exigentes requisitos de higiene. Parafusos de ligação padronizados são fornecidos com cada ZAcube para facilitar a conexão. A flange periférica permite selar os módulos entre si para operação sem fugas. Design otimizado para espaço facilita transporte e manuseio.

Conceitos de motor

• Motores de rotor externo
• Tecnologia ECblue: controlador integrado ajustado ao ventilador

Modelos disponíveis (seleção na página do produto)

• WR31I-ZID.DC.CR — Article no.: 118645/H011
• WR31C-ZID.DG.CR — Article no.: 118643/H011
• WR35I-ZID.DC.CR — Article no.: 118646/H011
• WR35I-ZID.DG.CR — Article no.: 118647/H011
• WR40I-ZID.GG.CR — Article no.: 118648/H011
• WR40C-ZID.GG.CR — Article no.: 118644/H011
• WR40I-ZID.GG.CR — Article no.: 118650/H012
• WR40C-ZID.GG.CR — Article no.: 118649/H012
• WR45I-ZID.GG.CR — Article no.: 118651/H012
• WR50I-ZID.GL.CR — Article no.: 118652/H012
• WR50I-ZID.GL.CR — Article no.: 118655/H013
• WR50C-ZID.GL.CR — Article no.: 118653/H013
• WR56I-ZID.GL.CR — Article no.: 118656/H013
• WR56I-ZID.GQ.CR — Article no.: 118657/H013
• WR56C-ZID.GQ.CR — Article no.: 118654/H013

Características / especificações técnicas

• Tipo: Sistema modular de módulos de ventilador empilháveis com Premium Optimizer integrado
• Empilhamento: até 5 níveis
• Tipos de rodas: rodas ZAbluefin de rolamento livre (maior eficiência do sistema) ou Cpro (desempenho máximo)
• Tamanhos de impelidor disponíveis: 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm
• Material do impelidor: material compósito ZAmid (alto desempenho)
• Vazão volumétrica (descarga livre): até cerca de 17.500 m³/h
• Aumento máximo da pressão estática: até 2.100 Pa
• Conceito de motor: motores de rotor externo; tecnologia ECblue com controlador integrado ajustado ao ventilador
• Montagem: montagem manual com parafusos de ligação padrão; módulos autoportantes (não são necessários reforços adicionais)
• Higiene / manutenção: superfícies lisas, sem arestas afiadas, sistema de clique para o Premium Optimizer para fácil limpeza e acessibilidade
• Vedação: flange periférica permite vedar os módulos para operação sem fugas
• Aplicação: alimentação de ar horizontal em equipamentos RLT e retrofit em equipamentos mais antigos
