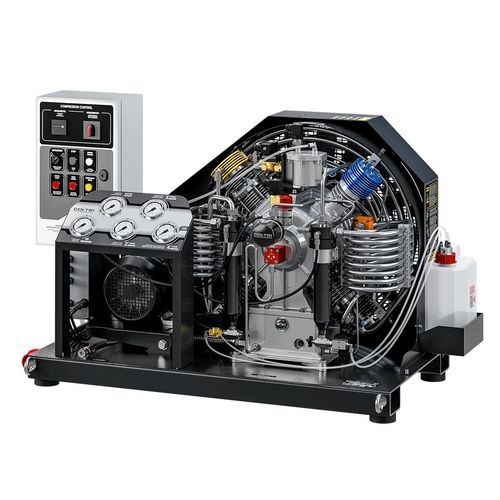

ピストン式圧縮ブースターステーション Ace VII Zero Loss

往復ピストン式ガス

概要
Ace VII Zero Loss は、産業用途および呼吸用空気システムへの統合を想定したガス回収機能付きの4段ブースターコンプレッサーです。メンテナンス性に配慮したオープンフレーム、独立式活性炭フィルタ、複数段の凝縮水処理を備えています。

主な特徴

• ガス回収機能を備えた4段ポンプユニット（第1段はガス回収専用）
• アルミニウムモノブロック構造
• 低圧ギアポンプによる強制潤滑および最低潤滑油圧スイッチ
• AISI 316 ステンレス製配管・継手・ナット
• 第2および第3段後の中間凝縮水分離器、最終高圧凝縮水分離器
• 各圧縮段後の安全弁
• 低粗さラッピングを施した特殊鋳鉄シリンダー
• ヘビーデューティローラーベアリング
• 鍛造アルミ製コンロッド、鍛造鋼製クランクシャフト
• 第1～第3段の高流量充填バルブ
• 第4段は硬化鋼製で特殊鋳鉄ピストンリング6本装備
• 第2・第3段に推力パッドを装備しピストンの横力を除去
• 独立式 Hyperfilter 活性炭フィルタシステム

電動機
三相電動機がVベルトでポンプユニットに動力を伝達します。電動機の出力レンジは11～15 kWが用意されています。可変ベルトテンションを維持するための傾斜式モーターマウントを採用しています。

独立式フィルタシステム（Hyperfilter）
独立サポートに搭載された Hyperfilter（活性炭カートリッジ）には以下が含まれます：

• 安全弁（顧客要望により構成可能）
• 圧力保持弁
• 分離器および外付け Hyperfilter キット
• 脚部キット
• 中間・最終分離器の自動凝縮水排出（稼働中に約7分毎に自動排水）

電気盤

• モータ保護スイッチ
• Autostop + Autostart
• 稼働中の段間分離器排水（標準間隔：15分毎、排水時間6秒）
• 各段の動作圧を表示する段間圧力計（フレームに搭載）による弁の密閉確認と故障箇所特定

フレームと制御
メンテナンスと輸送を考慮したオープンフレーム設計。熱成形保護カバーが冷却空気をシリンダーおよび段間配管へ導きます。制御コンソールは段間圧力計、内部温度表示、位相欠相・位相順警報、油量不足警報、運転停止および手動凝縮水排出操作を備えます。フレームは鋼製で耐傷粉体塗装（RAL 9005 黒）。

標準装備

• 二重 Hyperfilter システム（PED 認証）
• 凝縮水分離システム
• フレーム色：RAL 9005 黒

特性 / 仕様

• ポンプユニット：ガス回収付き4段（第1段ガス回収専用）
• 吸気圧力範囲：2–5 bar
• 可変流量（目安）：約250–690 L/min
• 材料：AISI 316 配管/継手/ナット、特殊鋳鉄シリンダー、鍛造アルミコンロッド、鍛造鋼クランクシャフト
• 潤滑：低圧ギアポンプによる強制潤滑；最低潤滑油圧スイッチ
• ろ過：独立式 Hyperfilter 活性炭カートリッジ；二重 Hyperfilter（PED 認証）
• 凝縮水管理：中間・最終分離器；自動凝縮水排出（7分間隔）；電気盤制御の段間排水（15分毎、6秒）
• 安全：各段の安全弁、段間圧力計による監視
• フレーム：メンテナンスフレンドリーなオープンフレーム、熱成形カバー、警報・表示付き制御コンソール
• 電動機：三相 11–15 kW（機種により選択）
