ピストン式圧縮ブースターステーション Ace V Plus

往復エアガス

概要
Ace V Plusは4段（2+2並列）の呼吸用ブースターコンプレッサで、連続稼働を前提とした工業用途およびオリジナルフィルターカートリッジ使用時にDIN EN 12021に準拠した呼吸用空気の生成に対応します。耐久性のあるポンプユニットと、浄化・凝縮水管理システムを組み合わせた高圧用途向け設計です。

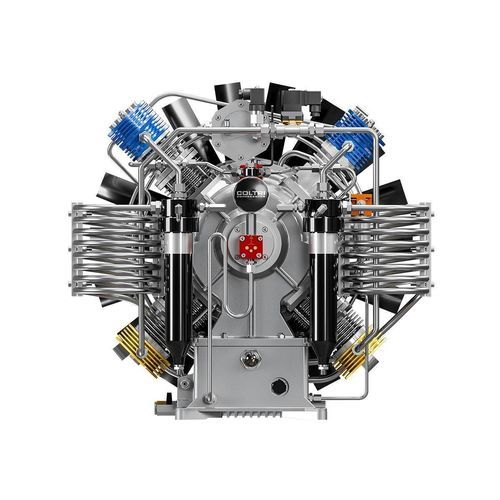

ポンプユニット

• 4段HDポンプユニット（2+2並列）
• アルミニウムモノブロック構造
• 低圧歯車ポンプによる強制潤滑
• 第1段はガス回収用に構成
• 配管、継手、ナットはAISI 316ステンレス製
• 第2および第3段後に中間凝縮分離器を装備
• 高圧仕様の最終凝縮分離器
• 各圧縮段後に安全弁装備
• 低粗さにラッピングされた特殊鋳鉄製シリンダ
• 鍛造アルミ製コンロッド
• 鍛造鋼製クランクシャフト
• 第1〜第3段は大流量バルブ
• 集中的運転に耐えるローラーベアリング
• 硬化鋼製の第4段、特殊鋳鉄製ピストンリング6本装備
• 第2・第3段にスラストパッドを装備しピストンの横力を排除
• 活性炭式Maxifilterフィルターシステム

電動機
三相電動機がベルト駆動でポンプユニットに動力を伝達します。出力オプション：9 kW、11 kW、15 kW。

浄化システム（Hyperfilter）
Hyperfilterは最終コンプレッサー分離器の後、圧力維持弁の前に配置されます。オリジナルカートリッジ使用時にDIN EN 12021に準拠した呼吸用空気処理を可能にします。2段と3段の間の分離器が浄化回路中の水分を効率的に除去します。ろ過能力（入口空気20°C、200 bar）：52,500 m³。

電気盤

• ON/OFFスイッチ（モーター保護付き）
• 最終圧力到達でコンプレッサを停止する電磁機械式プレッシャースイッチ
• 運転中の全中間分離器および最終分離器のドレナージ
• 自動凝縮水排出装置用タイマー
• 無負荷始動機能（停止毎の自動放出）
• 凝縮水収集タンク：5 L（サイレンサ付き）— 実効容量約3 L
• 各段間圧力計により各段の作動圧を監視し、弁の気密や故障を確認可能

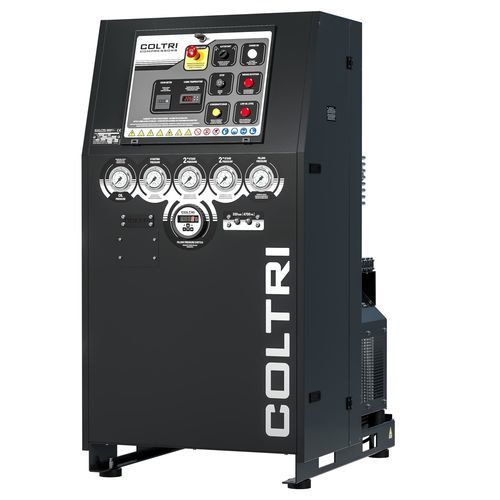

フレームと操作
保守を容易にする縦型オープンフレーム。外部から確認できる油位およびドレン。操作コンソールには段間圧力計、油圧計、内部温度表示、位相欠相および油不足アラーム、起動/停止および手動凝縮水排出操作が備わります。フレームは耐キズ粉体塗装（ブラック RAL 9005）の鋼製。

標準装備

• PED認証済み二重Hyperfilterシステム
• コンプレッサ制御および自動凝縮水排出システム
• 電子プレッシャースイッチ
• 段間監視用マノメータ
• フレーム色：ブラック RAL 9005

技術仕様

• ポンプユニット：4段HD（2+2並列）
• 主要材料：AISI 316配管/継手、特殊鋳鉄シリンダ、鍛造アルミコンロッド、鍛造鋼クランクシャフト
• 潤滑：低圧歯車ポンプによる強制潤滑
• 凝縮水管理：中間および最終分離器、タイマー式自動ドレナージ、5 L収集タンク（≈3 L使用可）
• 安全：各段後の安全弁、位相順序および油不足アラーム
• ろ過/浄化：Hyperfilter、Maxifilter活性炭、ろ過能力 ≈ 52,500 m³（20°C、200 bar）
• モーター：三相 9 / 11 / 15 kW
• 監視装置：段間圧力計、油圧計、内部温度表示
• 仕上げ：ブラック RAL 9005 粉体塗装のオープン鋼製フレーム
• 主用途：産業用途向けの技術ガス圧縮および呼吸用空気の生成
