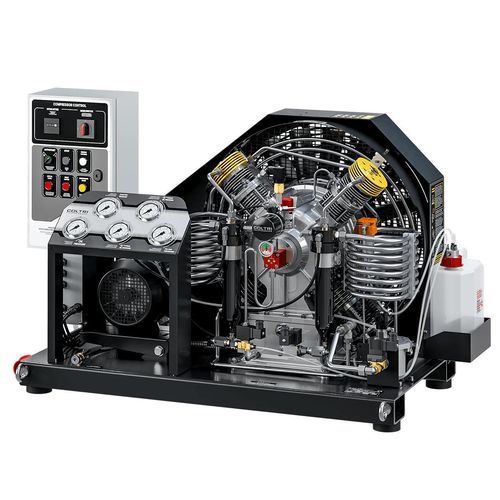

電動式過圧装置 Booster Indy VII

電動多段内蔵型制御装置付き

概要
工業用途向けに設計された中圧ブースターで、最大40 barまでの信頼性の高い圧縮を提供します。4段式のコンパクトなポンプユニットは、集中的な運転、保守性、プロセス統合に適しています。

ポンプユニットと材料

• 40 bar対応の4段ポンプユニット
• アルミニウム製モノブロック構造
• ニカシル被覆のダイカストアルミシリンダーと鋳鉄シリンダーの組み合わせ
• ダイカストアルミ製コンロッド、鍛造鋼製クランクシャフト
• ステージバルブはステンレス製
• 配管、継手、ナットはAISI 316ステンレス製
• 集中的運転に対応するローラーベアリング

電動機
三相電動機がVベルトでポンプユニットに動力を伝達します。本モデルは用途に応じて11 kWから15 kWのレンジで供給可能です。

スタンドアローン式フィルターシステム（Hyperfilter）
活性炭カートリッジを備えた独立したフィルターアセンブリをサポートに搭載。システムは以下を含みます：

• 安全弁（顧客要望に応じて設定可能）
• 圧力保持弁
• セパレーターおよび外付けHyperfilterキット
• 取付用脚キット
• 中間および最終セパレーターの水を定期的に除去する自動凝縮水排出装置（標準：7分毎）

電気盤と制御

• モータ保護スイッチ
• AutostopおよびAutostart機能
• 運転中の段間セパレーターの定時排出（標準サイクル：15分毎、6秒間）
• 段間圧力計をフレームに装着し、弁の気密性確認や故障診断を容易にする

フレームとアクセス性
保守・輸送を容易にするオープンフレーム。傾斜式モーターキャリアプレートによりVベルトの常時張力を維持。サーマーフォーミング製保護カバーが冷却空気をシリンダーや段間配管へ導き、圧縮効率を維持します。操作コンソールは段間圧力計、内部温度表示、相欠相・相順警報、油量不足警報、運転停止/手動凝縮水排出操作を備えています。フレームは耐キズ性粉体塗装 RAL 9005 ブラック仕上げです。

標準装備

• PED認証のダブルHyperfilterシステム
• 凝縮水分離システム
• フレーム色：RAL 9005 ブラック

技術仕様

• 定格最大圧力：40 bar（中圧）
• ポンプ段数：4段
• ポンプ構造：アルミモノブロック；ニカシル被覆アルミシリンダー＋鋳鉄シリンダー
• モーター：三相電動機 11 kW～15 kW
• 配管/継手/ナット：AISI 316ステンレス
• バルブ：ステンレス製ステージバルブ
• クランクシャフト：鍛造鋼
• ベアリング：集中的運転向けローラーベアリング
• フィルター：活性炭カートリッジを備えたダブルHyperfilter（PED認証）
• 自動凝縮水排出：中間/最終セパレーター毎7分；段間セパレーターは標準で15分毎6秒排出
• 制御：段間圧力計、内部温度表示、相順/油不足警報、Autostart/Autostop
• フレーム：オープン整備性フレーム、粉体塗装 RAL 9005 ブラック
