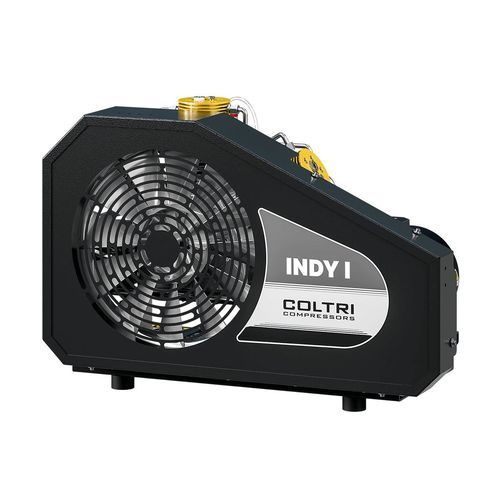

電動式過圧装置 Booster Indy I

電動多段

概要
産業および技術用途向けに設計された中圧ブースター。最大40 barの中圧で作動する、コンパクトでメンテナンスしやすい圧縮ソリューションです。

ポンプユニット - 主な特徴

• 中圧用3段ポンプユニット（40 bar）
• アルミニウム製モノブロック構造
• 低圧ギアポンプによる強制潤滑
• 最終安全弁装備
• 配管・継手・ナットはAISI 316ステンレス製
• 吐出口温度は冷却空気温度より約＋15 °C
• ダイカストアルミシリンダー、ニカシルライナー
• 鍛造アルミ製コンロッド
• 鍛造鋼製クランクシャフト
• ステージバルブはステンレス製
• 集中的な運転に対応するローラーベアリング

電動機
電動機はVベルトを介してポンプユニットに動力を伝達します。本機種には7.5 kW三相電動機の選択が可能で、傾斜式モーターマウントにより常に一定のベルト張力が保たれます。

電気盤

• 制御パネル
• 稼働時間計
• ON/OFFスイッチ
• オートスタート
• 停止ボタン
• 電圧表示ランプ
• 油量窓
• モータ異常表示灯
• 凝縮水排出表示灯

フレームと保守性
静音化されたキャビネット式シャーシは保守作業を容易にするよう設計されています。外部から確認できる油量およびドレイン、ステージ間のゲージを備えた制御コンソール、内部温度表示、位相欠相および存在アラーム、油不足アラーム、手動凝縮水ドレン等により運用と保守が簡便化されています。鋼製でキズに強い粉体塗装仕上げ（RAL 5002 ブルー記載、標準ではフレーム色が RAL 9005 黒）。

標準装備

• 圧力計付きオイルポンプ
• 圧力保持弁
• 凝縮水分離システム
• 自動凝縮水ドレン
• 自動停止機能
• 自動再起動機能
• 入口プレッシャースイッチ
• フレーム色：黒 RAL 9005（標準）

仕様 / 技術データ

• 型式：Booster Indy I
• タイプ：中圧ブースター、3段
• 吐出圧力：40 bar
• ポンプ構造：アルミモノブロック、ニカシルライナー付きダイカストシリンダー
• 潤滑：低圧ギアポンプによる強制潤滑
• 材料：配管/継手/ナットはAISI 316、ステージバルブはステンレス製
• 機械部品：鍛造アルミコンロッド、鍛造鋼製クランクシャフト、ローラーベアリング
• 吐出口温度：約 +15 °C（冷却空気温度比）
• 電動機：7.5 kW 三相（オプション）
• フレーム：静音キャビネット式シャーシ、粉体塗装仕上げ
• 制御・保護：ステージ間ゲージ、内部温度表示、位相/存在/油不足アラーム、自動停止/再起動、入口プレッシャースイッチ
• 凝縮水管理：分離システムおよび自動ドレン
