ピストン式圧縮ブースターステーション Ace VI Plus

往復容積式ピストン式

製品群
BOOSTER LINE。呼吸用空気用途およびガス回収向けに設計された高圧ブースターコンプレッサー。

主な特長

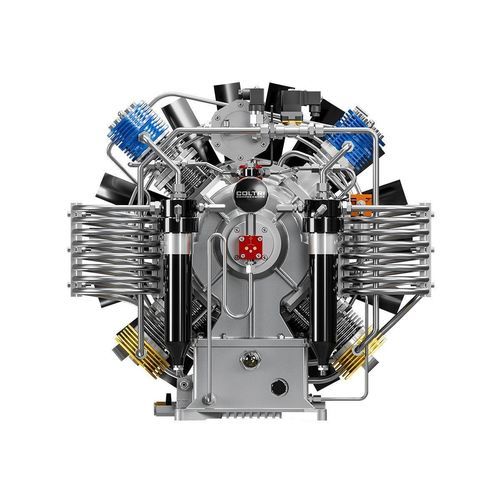

• 4段HDポンプユニット（2+2並列構成）
• アルミニウムモノブロック構造
• 低圧ギアポンプによる強制給油方式
• 第1段はガス回収専用設計
• 配管・継手・ナットはAISI 316ステンレス製
• 第2および第3段後に中間凝縮分離器を装備
• 高圧用最終凝縮分離器
• 各圧縮段後に安全弁を配置
• 低粗さ仕上げの特殊鋳鉄シリンダー
• 鍛造アルミニウム製コンロッド
• 鍛造鋼製クランクシャフト
• 第1〜第3段は大流量バルブを採用
• 過酷運転向けローラーベアリング
• 第4段は焼入れ鋼、特殊鋳鉄製ピストンリング6本
• 第2・第3段にスラストパッドを装備しピストンの側方力を低減
• フィルターシステム：Maxifilter 活性炭

電動機
三相電動機がベルトでポンプユニットを駆動します。本モデルの選択可能出力：9 kW、11 kW、15 kW。

精製システム
最終分離器の後、圧力保持弁の手前に配置されたHyperfilterにより窒素精製を行います。純正フィルターカートリッジ使用時にDIN EN 12021に準拠した呼吸用空気処理が可能です。精製回路内の第2と第3段間の分離器が湿気除去を強化します。処理能力（入口空気20°C、200 bar時）：52,500 m³。

電気盤

• ON/OFF スイッチとモータ保護スイッチ
• 最終圧到達でコンプレッサを停止する電磁式圧力スイッチ
• 運転中の各段間および最終分離器の排水機能
• 自動凝縮水排出用タイマー
• 無負荷始動機能（停止毎の自動排圧）
• 凝縮水回収タンク：5 L（消音式）、実容量 約3 L（環境配慮の廃棄向け）
• 段間圧力計により各圧縮段の動作圧を表示し弁の密封確認を支援

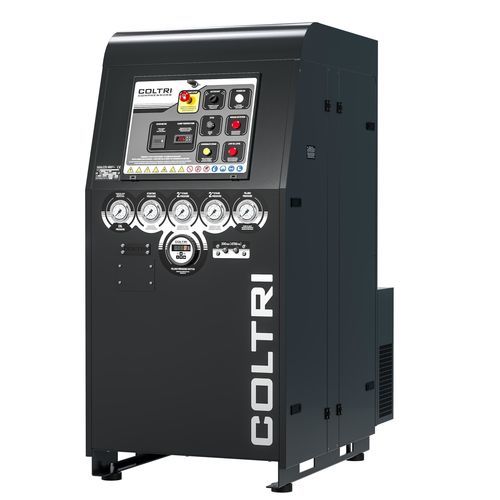

フレーム
低騒音環境向けの縦型サイレントキャビンフレーム。外部から確認可能な油量表示とドレン。段間圧力計、油圧計、内部温度指示、相欠相/逆相警報、油量不足警報、運転停止および手動凝縮水排出操作を備えた操作コンソール。鋼製で耐傷性粉体塗装（ブラック RAL 9005）。

標準装備

• PED認証済みデュアルHyperfilterシステム
• コンプレッサ制御および自動凝縮水排出システム
• 電子式圧力スイッチ
• 段間監視用圧力計
• 防音フレーム
• フレーム色：ブラック RAL 9005

仕様 / 技術データ

• ポンプ構成：4段 HD（2+2並列）
• ブロック材質：アルミニウムモノブロック
• 潤滑：低圧ギアポンプによる強制潤滑
• 回収機能：第1段はガス回収対応
• ステンレス部品：配管・継手・ナット AISI 316
• 凝縮水管理：第2・第3段後の中間分離器、最終高圧分離器、凝縮水タンク5 L（実容量約3 L）
• 安全：各段に安全弁装備
• シリンダー：特殊鋳鉄、低粗さラッピング
• コンロッド：鍛造アルミニウム
• クランクシャフト：鍛造鋼
• バルブ：第1〜3段は大流量バルブ
• 軸受：過酷運転向けローラーベアリング
• 第4段：焼入れ鋼、特殊鋳鉄製ピストンリング6本
• スラスト補償：第2・第3段のスラストパッド
• 濾過：Maxifilter 活性炭、標準でデュアルPED認証Hyperfilter
• Hyperfilter処理能力：52,500 m³（入口20°C、200 bar）
• モーター選択：9 / 11 / 15 kW（3相）
• フレーム仕上げ：防音、粉体塗装 ブラック RAL 9005
