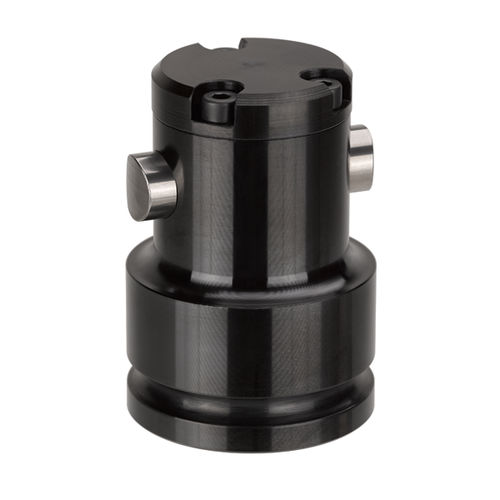

油圧式シリンダ 6974 series

複動式クランプ用

センタリングクランプMINI、クランプポイントは2箇所 複動式。 最大動作圧力 250 bar, 最小作動圧力10 bar ダブルアクションセンタリングクランプ、2点クランプ。 全構成部品に高級焼入れ鋼と窒化鋼を使用。フィクスチャー本体のオイルチャンネルからオイルを供給。 機械加工または鋳造された穴、切り抜き、貫通部のあるワークのセンタリングとクランプに使用します。 エレメントはフィクスチャー本体に直接ネジ止めされ、Oリングで密封されています。 センタリングクランプは下から固定され、オイルはフィクスチャー本体のドリル溝から供給されます。 センタリングクランプが上から固定され、フィクスチャー本体に開けられた導管からオイルが供給される場合、Oリング接続用のコネクションプレートが必要です。 セントリングクランプが上から固定され、オイルがパイプを通して供給される場合、パイプ接続用のコネクションプレートが必要です。 注 2点式と3点式のエレメントを実用的に組み合わせることで、過大なクランプ状態を回避することができます。旋盤での使用には適していません。 ご要望に応じて。 ご要望に応じて、他のサイズもご用意できます。
