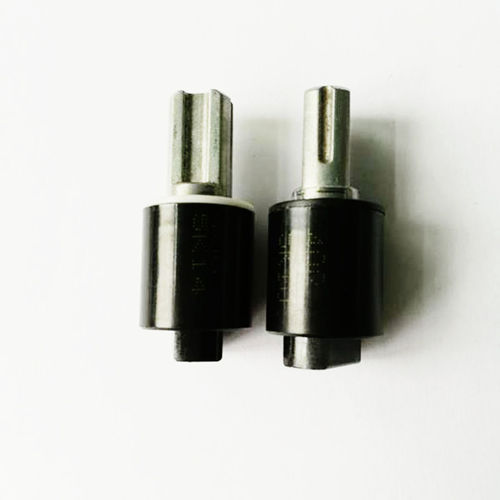

回転式緩衝器 Q20B series
流体機械式蝶番の

回転式緩衝器
回転式緩衝器
回転式緩衝器
お気に入りに追加する
商品比較に追加する


特徴

機能
回転式
技術
流体, 機械式
応用
蝶番の, 産業用, 自動機械用, 軸, 家具用, 機器用, 自動車用, 自動車産業用, キャビネット, 3Dモーション, キャップ用, 電子機器用, 医療設備用, 病院ベッド, 制御用
材質
プラスチック製, PBT製
その他の特徴
高性能, 単一方向
ストローク

最少: 1 nm

最大: 4 nm

直径

20 mm
(0.8 in)

高さ

最少: 45 mm
(1.8 in)

最大: 47 mm
(1.9 in)

45 mm
(1.8 in)

詳細

- 注)定格データは、回転数20rpm、周囲温度23℃±2℃の環境下での測定値です。 * 最大角度 115º * 温度範囲 -5~50 * 重量:12±1g * 本体素材 ポリブチレンテレフタレート(PBT) * 回転軸の材質 ポリブチレン・テレフタレート(PBT)または亜鉛合金 * オイルの種類 シリコンオイル 1.下図に示すように、フラットが90°以下から0°のレベルまで減速し始めると、フラットに作用する軸の力のトルクの変化が見られます。 2.正しいトルクを計算してみましょう。 T=M×L×9.8÷2 例)蓋の重さ M=1.5KG 蓋の長さL=0.4m Torque required=T=1.5×0.4×9.8÷2=2.94N.M 以上の計算により、部品番号はQ20B-300Gとなります。Q20B-300Gを選択することになります。 3.回転軸と組立部品の間の隙間は最小限にする必要があります。隙間があると回転速度に影響が出ます。 4.温度特性。 ロータリーダンパーのトルクは、周囲の温度によって変化します。また、右のグラフのように、周囲の温度が上がるとトルクは減少し、周囲の温度が下がるとトルクは増加します。これは、ダンパー内部のシリコンオイルの粘度が温度によって変化するためです。温度が正常に戻れば、トルクも正常に戻ります。 5.ベーンダンパの最大回転角度は115°です。115°を超えると、ダンパーが破壊される可能性があります。そのため、ダンパのストッパを組立ててください。下図を参照してください。

---
