壁掛けエンクロージャ CH50.DIA35

円筒形アルミニウム厳しい工業環境用

概要

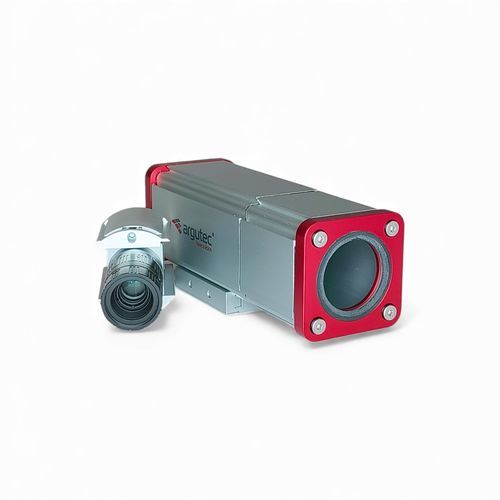

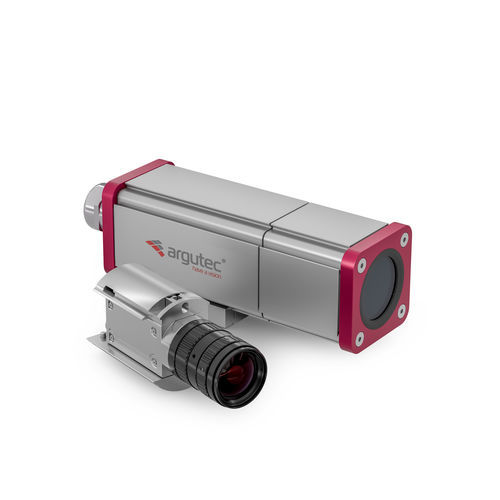

CH50 は、IP69 / IP69K 認証を取得した密閉型アルミ製ハウジングで、小型産業用カメラおよびレンズを機械的損傷、水、油、汚れ、ほこり、過熱から保護するよう設計されています。アルミボディは受動冷却のための熱橋として機能し、素早い取り付けや再構成を可能にするガイドロッドを備えています。外形はカスタム長、取り付け穴、色、ロゴ印刷、ケーブルグランド等の変更により調整可能です。

主な特長

• IP69 / IP69K 認証の密閉アルミ筐体
• 厳しい産業環境向けの堅牢な構造
• Ø35 mm H-K9L ガラス窓（N-BK7 相当）、AR MgF2、390–700 nm（オプションで900 nm）
• 小型産業用カメラ対応（例：27×27、29×29、30×30、31×31、40×30、29×44 mm）
• ガイドロッドにより取り付けや再構成が容易（レンズやカメラ交換のために筐体を取り外す必要なし）
• カメラから筐体への熱移動による受動冷却（カメラおよびレンズ温度の低減）
• カメラマウントおよび取付キット付属
• カスタムオプション：長さ、取り付け穴、ロゴ、ケーブルグランド等のカスタマイズ

互換性（例）
CH50 は主に標準の29×29 mmカメラ向けに設計された汎用ソリューションですが、様々なサイズに対応可能で、少量のカスタマイズにより背の高いまたは幅の広いモジュールも収容できます。互換性のあるメーカー・モデルの例：

• Cognex: CIC-10MR, CIC-12, CIC-12MR, CIC-1300, CIC-2000-60, CIC-300, CIC-4000, CIC-5, CIC-5MR/5000, CIC-6MR, CIC-A02, CIC-A05, CIC-A20, *CIC-5000, *CIC-A12, *CIC-A25
• FLIR / Teledyne: Blackfly S, Dragonfly S, Firefly S, *Forge 5GigE
• Keyence: CA-035, CA-200, CA-H035, CA-H200, CA-H500, CA-HS035, CA-HS200
• Basler: Basler ace classic, Basler ace U, Basler ace 2, Basler racer 2, *Basler ace L
• Allied Vision: Alvium 1500 C, Alvium 1800 C, Alvium 1800 U, Alvium FP3, Alvium G1, Alvium G5, Alvium GM2, Mako, *Manta
• Lucid: Phoenix, Triton, *Triton2
• Imaging Source、IDS Imaging、Daheng Imaging、Hikrobot、Baumer、Balluff、Jai、Ximea、Omron など（多数のボード/ボックスレベルモデルの対応は互換性一覧を参照）

取り付けと寸法（表）
最小高さ（カスタム筐体）：≤27 mm
標準高さ：28–29 mm
最大高さ（カスタム筐体）：31 mm
標準幅：27–40 mm
最大幅（カスタム筐体）：44 mm

標準カメラマウント / 例
本筐体は、2× M2（12 mm）または 2× M3（20–26 mm）ねじのオプションを持つ標準マウントプレートを提供します。標準長さは150 mm（前部50 mm + 後部100 mm）で、カメラコネクタやレンズスペースの要件に応じて変更可能です。適合例には多くの Basler ace シリーズ、Cognex CIC シリーズ、Allied Vision Mako/G シリーズ、FLIR Blackfly などがあります（取り付け例とリストで特定のカメラモデルに対する適合を確認できます）。

利用可能なドキュメント
製品のデータシート（CH50）、ユーザーマニュアル（CH50）および IP69 試験報告書が利用可能です。

技術仕様

• 保護等級: IP69 / IP69K
• 筐体内径: 50 mm
• 窓径: 35 mm
• 窓ガラス: Ø35 mm H-K9L（N-BK7 相当）、AR MgF2、390–700 nm（オプション 900 nm）
• 重量: 600 g（カメラマウントおよびホルダー含む）
• 適合カメラサイズ: 27×27、29×29、30×30、31×31、40×30、29×44 mm
• 標準長さ: 150 mm（前部50 mm + 後部100 mm）；要望に応じてカスタム可能
• ガイドロッド、カメラマウントおよび取付キットを含む；熱橋による受動冷却を提供
• カスタマイズオプション: 長さ、取り付け穴、ロゴ印刷、ケーブルグランド等のカスタム変更
