Overview
Surface & Shape Scan Systemは、表面イメージングと3Dプロフィロメトリを組み合わせた、帯材向けのリアルタイム非接触検査ソリューションです。本ソリューションは両面の表面欠陥をマッピングし、レーザープロフィロメトリにより平坦性を測定し、傷、汚れ、塗膜欠陥、波打ち、へこみ、不均一なエッジおよび微細な材料変形を検出します。

Surface Scan
Surface Scanは強力な照明と高感度ラインスキャンカメラを使用して、材料表面の高解像度画像を両面から取得します。微小な欠陥、傷、汚れ、塗膜異常や機械的損傷を検出し、ニューラルネットワークによる自動欠陥分類をサポートします。生産ラインへの組み込みが容易に設計されており、操作および出力解析のための明瞭なユーザーインターフェースを提供します。

Shape Scan
Shape Scanはレーザーを用いたシステムで、垂直なレーザーラインを投影し、傾斜したカメラで撮像することで正確な平坦性プロファイルを生成します。反り、不均一なエッジやその他の形状変形をリアルタイムで検出でき、連続生産の監視に適しています。モジュラー設計により異なる帯幅への適応や追加スキャンユニットの導入が可能です。

Two systems - one solution
SurfaceとShape Scanは独立して動作可能であると同時に、共有ハードウェアと統合制御による単一の統合システムとしても運用でき、拡張性とツール・クライアントアプリケーションへの集中アクセスを提供します。

Hardware & AI evaluation
本ソリューションは、GPUベースの画像処理を備えた工業用IPC、工業環境向けのアルミ製カメラ筐体、プロファイル測定用のコンパクトな3Dプロフィロメータ、自動画像評価と欠陥分類のためのArgutrackDNNニューラルネットワークなど、産業用ハードウェアとAI評価ツールを統合しています。

Detection & Analytics

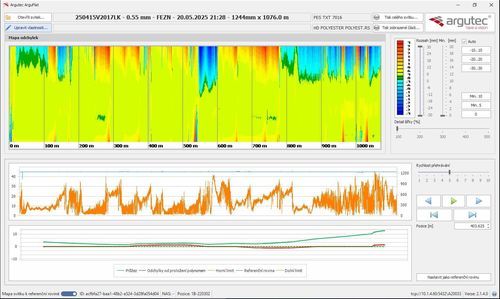

本システムは欠陥検出の可視化および統計概要（セクション数、良品セクション vs 欠陥セクション）を提供し、チャートやダッシュボードを通じたリアルタイム分析に対応して生産品質を監視します。

Downloads
Surface & Shape Scan Systemのデータシートは英語およびチェコ語で提供されています（バージョン v-1-2025）。

Caractéristiques / spécifications techniques

• Inspection type: Real-time, contactless surface imaging and laser profilometry
• Surface detection: Line-scan cameras capturing both sides of material
• Shape analysis: Laser line projection with angled camera for flatness profiling
• AI evaluation: ArgutrackDNN neural network for automated defect classification
• Processing hardware: Industrial IPC with GPU for fast image processing
• Camera protection: Aluminum housings for industrial durability
• Profilometry: Compact 3D profilometers providing full 3D surface maps
• Integration: Modular design for different strip widths and production-line integration
• Outputs: Real-time defect detection, classification, counts and statistical charts
• Documentation: Datasheets (EN and CZ) version v-1-2025
