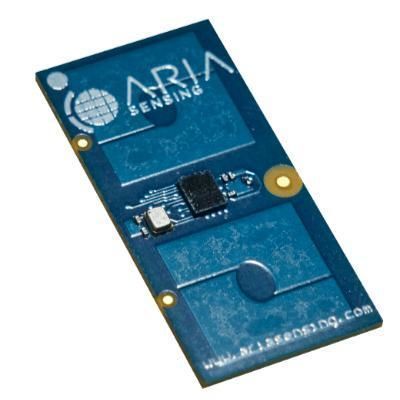

レーダーセンサーモジュール LT103 SPI

概要
屋内用途向けの高精度でコンパクト、軽量なSMTウルトラワイドバンド（UWB）レーダーモジュールです。

製品概要
LT103 SPIは高品質アンテナとSPI通信インターフェースを統合しています。EU EN 302 065（EU）、ARIB STD-T91 Ver. 2.0 2015（日本）、FCC CFR 47 Part 15（米国）、RS220 03/2009（カナダ）、KCC（韓国）などのUWB規制に準拠するよう設計されています。レーダーデータの計算はホスト側で行う必要があります。プレゼンス以上のアルゴリズムを必要とするアプリケーションに適しています。

主な特長

• インターフェース：SPI
• 高性能アンテナ内蔵
• コンパクトなSMTフォームファクタ
• 屋内用途向けに設計
• 世界的なUWB規制対応能力

検出とカバレッジ

• 検出能力：1D
• 最大検出距離（移動する人物）：9 m
• 視野 / ビーム幅：120° x 120°（内蔵アンテナFOV：約±60°×±60°）

注意事項
レーダーデータの計算はホスト側で行われます。モジュールはSPI経由でレーダーの生データを提供します。

仕様 / 技術仕様

• 周波数帯域：7.3 GHz〜8.5 GHz
• 電源：Typical 1.8 Vdc to 3.3 Vdc
• 消費電流：70 mA @ 3.3 V
• サイズ：15 mm x 30 mm
• 温度範囲：-40°C〜+85°C
• Flash：なし
• オンボードマイコン：N/A
• インターフェース：SPI
• 検出能力：1D
• 最大検出距離（移動する人物）：9 m
• 視野：120° x 120°
• ビーム幅：120° x 120°
• 内蔵アンテナFOV：~(±60°×±60°)
