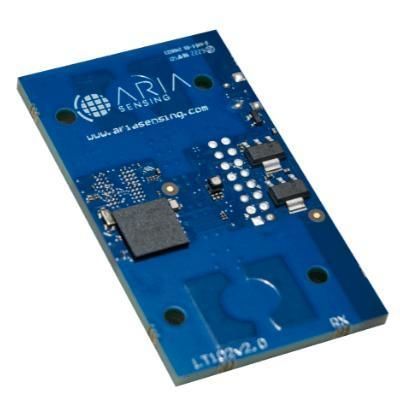

位置センサーモジュール LT102 V2

レーダー

製品概要
LT102 V2 は屋内用途向けのターンキー型Ultra-Wide Band（UWB）レーダーモジュールです。指向性UWBアンテナ、信号処理、および通信インターフェースを統合し、存在検知、位置追跡、呼吸信号の解析をサポートします。

主な特長

• 指向性UWBアンテナ内蔵、フルUWBトランシーバおよびARM M7マイクロコントローラを搭載。
• 検知機能：1D の存在・動作検知、位置追跡、呼吸信号解析。
• 通信：USB Full Speed（仮想COMポート）；補助コネクタはGPIO、SPI、UARTとして使用可能。
• 電源：USB給電（5 Vdc）；消費電流典型値 225 mA @ 5 V。

適合性と技術

• emPulse Technology：No
• 検知能力：1D
• 規制適合：EN 302 065（EU）、FCC CFR 47 Part 15（USA）、RS220 03/2009（Canada）

技術仕様

• 最大検出距離（移動する人）：10 m
• 視野（FOV）：120° x 120°
• ビーム幅：120° x 120°
• 内蔵アンテナのFOV：概ね ±60° x ±60°
• 周波数範囲：6.5 GHz～8.5 GHz
• 動作温度：-40°C～+85°C
• フラッシュ：1 MB
• サイズ：36 mm x 68 mm
• 消費電力：225 mA @ 5 V
• 搭載マイクロコントローラ：ARM M7
• インターフェース：UART / SPI / USB
• 電源：5 Vdc（USB）
