レーダーセンサーモジュール LT103 OEM XG

製品概要

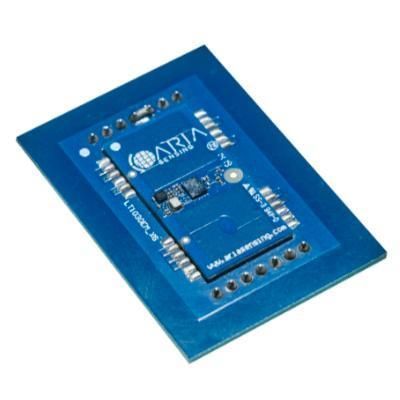

屋内用途向けにSMD実装で設計された完全なマイクロUWBレーダーモジュールです。LT103 OEM XGはLT103OEMを実装したコンパクトな基板で、2.54 mmピッチの標準ピンヘッダーを備え、FTDIインターフェース経由でPCのUSBポートに接続してモジュール性能の迅速な評価やカスタムアルゴリズム・アプリケーションの迅速な開発が可能です。GUI、C++サンプル、Matlab/Octaveスクリプトが付属します。

詳細

• LT103OEM実装済みのPCBと、FTDI経由でPCのUSBに接続するための2.54 mmピッチ標準ピンヘッダー
• 付属ソフトウェアとサンプル：GUI、C++サンプル、Matlab/Octaveスクリプト

仕様 / 技術仕様

• 検出能力：1D
• 最大検出距離（移動する人物）：9 m
• 視野（FOV）：120° × 120°
• ビーム幅：120° × 120°
• 埋め込みアンテナFOV：約（±60° × ±60°）
• 周波数範囲：7.3 GHz〜8.5 GHz
• UWB規制準拠：世界対応
• 動作温度範囲：-40 °C〜+85 °C
• フラッシュメモリ：256 kB
• サイズ：45 mm × 60 mm
• 消費電流：85 mA @ 3.3 V
• オンボードマイコン：ARM M4F
• インターフェース：UART
• 電源：標準 1.8 Vdc〜3.6 Vdc
• emPulse Technology：なし
