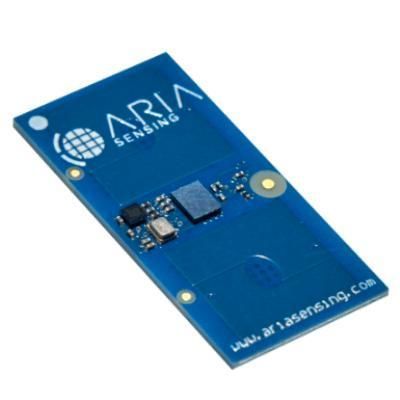

レーダーセンサーモジュール LT103 OEM

概要 LT103 OEM は、屋内の1D検出および在室/ターゲット検出用途向けに設計された小型の SMT Ultra-Wide Band (UWB) レーダーモジュールです。本モジュールは高性能な組み込みアンテナ、信号処理ユニット、通信インターフェースを小型フォームファクタに統合しており、産業機器や IoT デバイスへの組み込みを容易にします。組み込みの処理ユニットは高度な信号処理とターゲット検出を実行し、ホスト側の負荷を軽減します。

主な特長

• EmPulse Technology: No
• 検出能力: 1D
• UWB 規制対応: 世界対応可能（EU、 日本、米国、カナダ、韓国）
• 最大検出距離（移動する人）: 9 m
• 視野角 / ビーム幅: 120° × 120°（組み込みアンテナ FOV ≈ ±60° × ±60°）
• 周波数帯域: 7.3 GHz ～ 8.5 GHz
• 動作温度範囲: -40°C ～ +85°C
• フラッシュメモリ: 256 kB
• サイズ: 15 mm × 30 mm
• 消費電流: 85 mA @ 3.3 V
• オンボード MCU: ARM M4F
• インターフェース: UART
• 電源: 標準 1.8 Vdc ～ 3.3 Vdc

規制対応 EU EN 302 065（EU）、ARIB STD-T91 Ver. 2.0 2015（日本）、FCC CFR 47 Part 15（米国）、RS220 03/2009（カナダ）、KCC（韓国）の UWB 規制に準拠するよう設計されています。

仕様

• 製品種別: 屋内用途向け SMT Ultra-Wide Band (UWB) レーダーモジュール
• 型番: LT103 OEM
• 検出能力: 1D
• 最大検出距離（移動する人）: 9 m
• 視野角 / ビーム幅: 120° × 120°（組み込みアンテナ FOV ≈ ±60° × ±60°）
• 周波数帯域: 7.3 GHz ～ 8.5 GHz
• 動作温度: -40°C ～ +85°C
• フラッシュメモリ: 256 kB
• 外形寸法: 15 mm × 30 mm
• 消費電力: 85 mA @ 3.3 V
• オンボードマイコン: ARM M4F
• インターフェース: UART
• 電源: 標準 1.8 Vdc ～ 3.3 Vdc
• 規制: 世界の UWB 規制に対応可能（EU、 日本、米国、カナダ、韓国）
