Q6-品質クラス6
技術データ:
ATLANTA規格に準拠したケース硬化鋼 (29 xx xx0)
ATLANTA規格に準拠した熱処理可能鋼 (29 xx xx5)
ATLANTA高性能硬化
プロセスで硬化した歯と
硬化後の全側面のグランドグランド
トータルピッチエラーGTF 1000≤0,036ミリメートル
19°31'42"
ヘリカルとストレート歯システムモジュール 2 へ 4 最大2000ミリメートルまでの長さ. ピニオン接触あたりの供給力 409,0 kN Q7-品質クラス7技術データ:ATLANTA標準
歯による熱処理可能な鋼、ATLANTA高で硬化しました
性能
硬化プロセスおよび
すべての側面を硬化させた後のグランドグランドグランド
トータルピッチ誤差GTF/1000 ≤ 0,052ミリメートル
19°31'42"ヘリカルおよびストレート歯システム
モジュール 2 へ 10
長さ 2000 mm
マックス. 287,0 kN

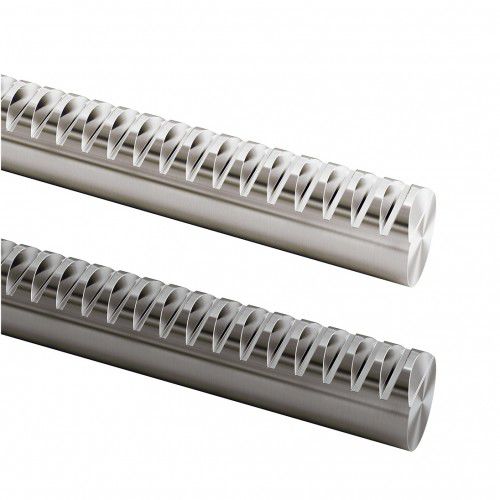

ラウンドラック
Q7-品質クラス7技術データ:
材料:E TG 88 ACC. DIN 17210
急冷と焼戻し800-950 N/mm²
プロファイルグランド
トータルピッチ誤差GTF/1000≤0,016ミリメートル
モジュール 1 へ 4
長さ 2000 ミリメートル
マックス. 最大ピニオン接触あたりの供給力 13,7 kN
---
