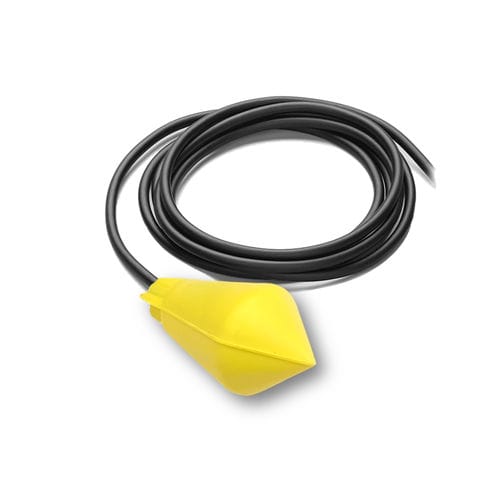

チルトレベルスイッチ BIP STOP

フロート式水排水用

製品概要
BIP STOPは、小型タンクの清水・廃水管理および小型ポンプの自動制御（直結またはリレー使用）向けのオン/オフ式フロート式液位スイッチです。ポンプメーカーの産業用・排水設備で広く採用されています。

主な機能
BIP STOPは、配線時に供給/排水モードを選択可能な変換接点（COM / NO / NC）を備えたシンプルな傾斜機構を採用しています。広い差動角により、液体が激しく動いている環境でも衝撃のない確実な切替が可能です。同一タンク内で高位・低位の両方を検出でき（代表的ヒステリシスは最大0.6 m）、二重円錐形のポリプロピレン製フロート形状が不純物の付着を抑えます。極めて低流入速度の用途にはAQUAまたはSOBAシリーズを推奨します。フランス製。

動作原理
傾斜検出方式：フロートは液面に合わせて自由に上下します。所定の液位に達するとフロートが傾き、選択された動作モード（供給または排水）に応じて内蔵の機械式スイッチを開閉します。2台併用によりタンクの最小/最大レベルを制御できます。

モード

• 排水モード：高位置でポンプを作動させて溢水を防ぎ、タンクが空になるとポンプを停止して保護します。
• 給水モード：低位置で回路が閉じ（NC）、ポンプを起動してタンクを満たします。

電気的特性（例）
変換接点 COM / NO / NC（参照例 20(8)A - 250 V）。製品資料より例：250 V AC - 20 A（抵抗負荷）、250 V AC - 8 A（誘導負荷）、48 V - 1.5 A、24 V - 10 A（抵抗）/ 6 A（誘導）、50 V - 1.8 A。

補足情報
フロート形状により全方向検出が可能（フロートの姿勢に関係なく動作）。VT（アース線付き排水）、VS（多機能プラグ付き排水）バージョンや、ポンプへ直接接続するための3G1配線も用意。錘は調整可能で、切替角を微調整できます。

技術仕様

• 作動角度：±110°
• 使用可能流体密度：0.70〜1.15 kg/dm³
• 保護等級：IP68
• 最大使用圧力：3.5 bar
• 最高温度：85 °C
• 外装/フロート：ポリプロピレン共重合体の二重円錐形
• ケーブル：3芯 1 mm²（ネオプレン被覆、HR HYオプション）
• ケーブルなしのフロート重量：105 g
• 錘：175〜250 g 樹脂充填（調整可能）
• 標準ケーブル長：3 m、5 m、6 m、10 m、20 m
• 接点：変換接点 COM / NO / NC（供給または排水モード）
• 電気例：250 V AC - 20 A（抵抗）、250 V AC - 8 A（誘導）、48 V DC - 1.5 A、24 V DC - 10 A（抵抗）/ 6 A（誘導）
