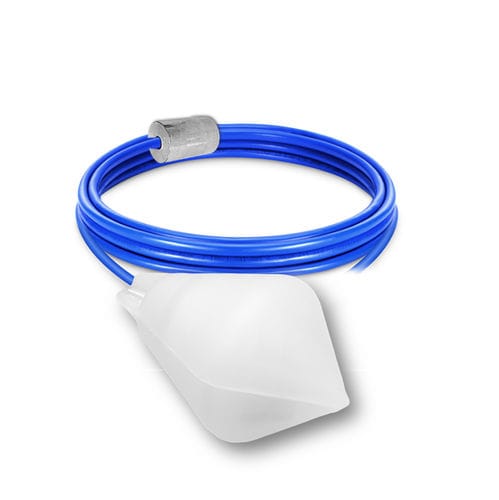

チルトレベルスイッチ ATS 165 EP

フロート式水タンク用

概要
ACS認証を取得したフロート式液面スイッチ ATS 165 EP は、飲料水（人の消費を目的とする）および食品用途での常時浸漬に対応するよう設計されています。特定材料で製造され、調整可能なAISI 316Lステンレス製のおもりが付属します。

主な特徴
汚れに強い二重円錐形のポリプロピレン共重合体フロートにより全方向検知が可能。広い作動角により段差のない液位制御を実現し、ポンプのモーターや電気機器の保護に寄与します。フランス製。

動作原理
傾斜検出方式：フロートは液位に合わせて上下し、設定位置に達すると内部の機械式スイッチを作動させます。3芯ケーブル（COM、NO、NC）により配線時に動作モードを選択可能。タンクの上下限を制御するために2個での併用が可能です。

使用モード

• 排水モード：高位置でポンプを起動し（オーバーフロー防止）、タンクが空になると回路を切って機器を保護します。
• 給水モード：低位置で回路が閉（NC）となりポンプを起動してタンクを満たします。

設置と調整
フロートは調整可能なおもり（AISI 316Lステンレス）付きで提供され、作動角と検出レベル範囲を微調整できます。おもりの位置とフロートとカウンターバランス間のケーブル長がヒステリシスを決定します（例：最小 Y = 10 cm → X 45–50 cm；最大 Y = 30 cm → X 75–80 cm）。ケーブルは延長可能で、接続ボックスは密閉型かつタンク外に設置してください。

使用上の注意
極めて低速の注水には推奨されません。その場合はAQUAまたはSOBAシリーズを推奨します。ケーブルを損傷するクリップ等の使用は避けてください（毛管現象による浸水のリスク）。

技術仕様

• 作動角：+/- 165°
• 許容流体密度：0.70～1.10 kg/dm³
• 保護等級：IP68
• 最大使用圧力：3.5 bar
• 最高温度：85 °C
• フロート材質：ポリプロピレン共重合体（二重円錐形）
• ケーブル：3芯 1 mm²、EPDM/PVC ACS
• フロート重量（ケーブル無）：325 g
• おもり：230 g ステンレス AISI 316L（調整可能）
• 標準ケーブル長：5、6、10、13、15、20、25、30 m
• 電気特性（例）：AC 250 V 抵抗負荷 20 A / 誘導負荷 8 A；DC 48 V 抵抗負荷 1.5 A / 誘導負荷 0.8 A；DC 24 V 抵抗負荷 10 A / 誘導負荷 6 A；その他の仕様はデータシート参照。

重要
罰則に注意してください！飲料水に接触する機器には多くの国で衛生適合証明（ACS）が必要です。フランスでは2006年からACS証明が義務化されています。ACSに関する詳しい情報は「飲料水（ACS）」の項目をご参照ください。
