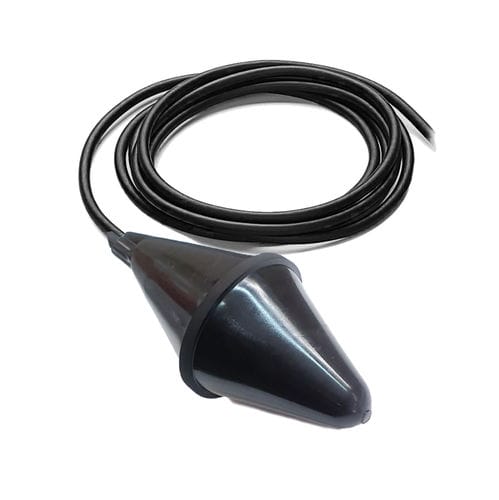

フロート式レベルスイッチ AT 120 HR HY

沈んだ腐食性液体排水用

概要
AT 120 HR HYは、攻撃性のある液体や撹拌された液体の自動水位制御用フロート式レベルスイッチです。HR HY加硫プレス成形のバイコニカルボディにより二重の防水性と化学耐性を備え、産業および排水用途に適しています。

動作原理
フロートは液位の上昇・下降に合わせて自由に傾動します。所定の角度に達すると、3芯ケーブル（COM、NO、NC）を介して内部の機械接点（NO/NC切替可）を作動させます。同一機種を組合せて使用することで、槽やピットの最小／最大水位を確実に制御できます。

動作モード

• 排水モード：上位置で回路を閉じてポンプを起動（溢水防止）；槽が空になると回路を開いてポンプを停止します。
• 給水モード：下位置で回路を閉じて補給ポンプを起動します。

注意
非常に低速な給水には推奨しません。そのような場合はSOBA HR HYレベルレギュレータを推奨します。爆発危険箇所にはATEX認証のSOBA EXを選択してください。設計・製造はフランス。

仕様

• 作動角：+/- 120°
• 許容流体密度：0.70〜1.15 kg/dm³
• 最大使用圧力：4 bar
• 最大温度：90 °C
• 保護等級：IP68
• 筐体：HR HY加硫プレス成形のバイコニカルボディ（HR HY＋ポリプロピレン共重合体部品）
• ケーブル：3 x 1 mm² HR HY
• フロート本体重量（ケーブル除く）：295 g
• 錘：175–250 g（樹脂充填）
• 標準ケーブル長：3 m、5 m、6 m、10 m、13 m、15 m、20 m、25 m、30 m
• 電気的例：250 V AC 抵抗負荷 20 A；250 V AC 誘導負荷 8 A；250 V DC 抵抗負荷 1 A；48 V DC 1.5 A
